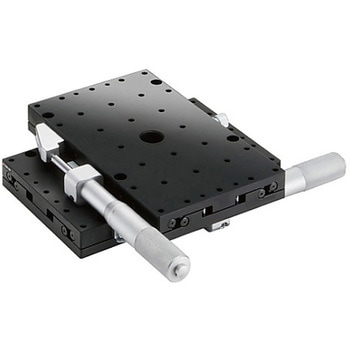

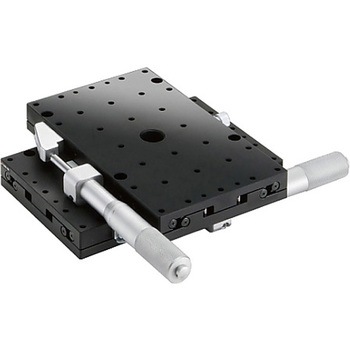

XY軸スチールステージ(ロング) ステージサイズ100×160mm TSD-10162シリーズ
焼入れされたスチール製のステージ本体と移動テーブルに直接ガイド加工を施した非常に耐久性に優れたXY軸直動ステージです。ロングタイプはステージ面が長方形で、長い移動量を確保したい場合に有効です。
- 仕様

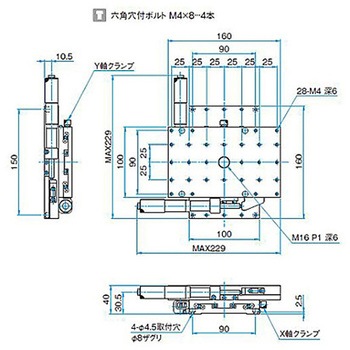

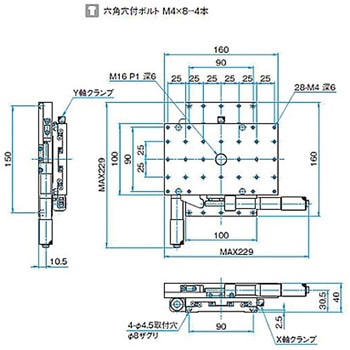

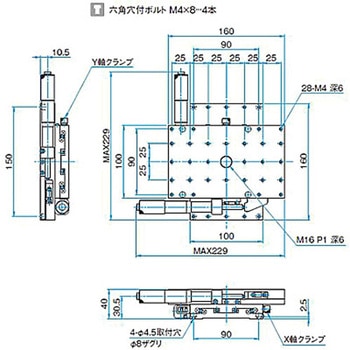

- テーブル面サイズ:100×160mm、マイクロ操作位置:サイド、移動量:±25mm、移動量/1回転:0.5mm、マイクロメータ最小読取:0.01mm、主要材質:鉄、表面処理:スーパーブラッククロム、移動精度/真直度:1μm、移動精度/ピッチング:25″、移動精度/ヨーイング:15″、許容モーメント荷重/ピッチング:41.7N・m、許容モーメント荷重/ローリング:41.7N・m、許容モーメント荷重/ヨーイング:19.6N・m、モーメント剛性/ピッチング:0.05″/N・cm、モーメント剛性/ローリング:0.05″/N・cm、モーメント剛性/ヨーイング:-、平行度:100μm、移動平行度:30μm、質量:4.8kg
- 種類
- XYステージ
- 耐荷重(N)
- 686
- 移動ガイド
- ボールガイド
- 内容量
- 1個
