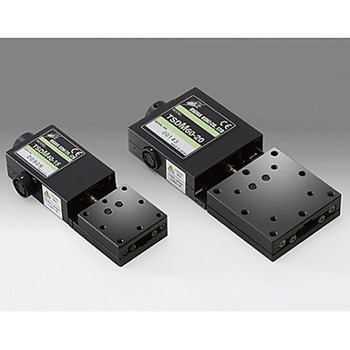

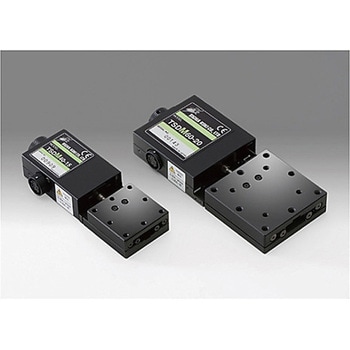

ステッピングモータ駆動小型自動ステージ TSDMシリーズ
本体にガイドを施し、精密研削ネジを使用した低価格な自動ステージです。
- 仕様

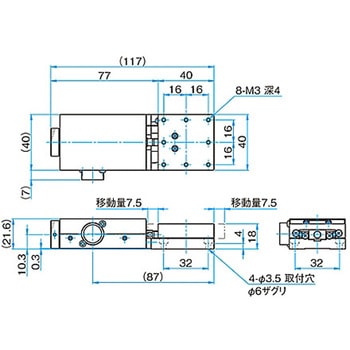

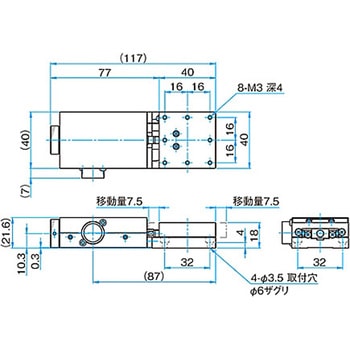

- 【<ステッピングモータ駆動小型自動ステージ ステージサイズ□40/□60mm>共通仕様】モータタイプ:5相ステッピングモータ 0.35A/相(オリエンタルモータ(株))、モータ品番：PK513PB-C9(□20mm)、モータステップ角度：0.72°、センサ電源電圧：DC5～24V±10%、センサ消費電力：TSDM40-15X：40mA以下(1センサ当たり20mA以下)、TSDM60-20X：30mA以下(1センサ当たり15mA以下)、センサ制御出力：NPNオープンコレクタ出力 DC30V以下50mA以下、センサ出力論理：遮光時：出力トランジスタOFF(非導通)、適応ドライバ：SG-5MA、SG-55MA、SG-514MSC、適応コントローラ：PAT-001、GSC-01、SHOT-102、SHOT-702、GIP-101、SHOT-302GS、SHOT-304GS、HIT-M・HIT-S、【個別仕様】移動量:15mm、送りネジ：精密研削ネジΦ5mm、リード0.5mm、ステージ材質：鉄、表面処理：スーパーブラッククロム、質量：0.35kg、分解能(Full)：1μm/パルス、分解能(Half)：0.5μm/パルス、MAXスピード：5mm/sec、位置決め精度：20μm、繰返し位置決め精度：10μm、モーメント剛性/ピッチング：0.4″/N・cm、モーメント剛性/ヨーイング：0.4″/N・cm、モーメント剛性/ローリング：0.4″/N・cm、ロストモーション：10μm、バックラッシ：10μm、平行度：50μm、走り平行度：10μm、ピッチング：20″、ヨーイング：20″、センサ品番：マイクロフォトセンサ：GP1S092HCPI(シャープ株式会社)、リミットセンサ：有(NORMAL CLOSE)、原点センサ：無、近接原点センサ：無
- アズワン品番
- 61-6985-49
- 耐荷重(N)
- 29.4
- 移動ガイド
- ボールガイド
- テーブル幅(mm)
- 40
- テーブル長さ(mm)
- 40
- 内容量
- 1個
