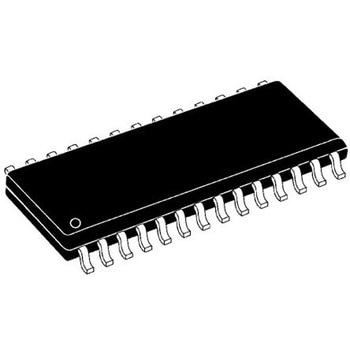

Microchip マイコン， 28-Pin SOIC PIC18F2620-I/SO

PIC18F2525 / 2620 / 4525 / 4620 8 ビットマイクロコントローラ. MicrochipのPIC18Fマイクロコントローラは、Microchip製品の中で最も高性能な8ビットデバイスです。このシリーズは組み込み用途向けに包括的なペリフェラルシリーズの一部としてCAN、LIN、イーサネット機能を備えたタイプや、消費電力が重要な検討事項となる用途向けにXLP (超低消費電力)技術を採用したタイプがあります。PIC18F2525 / 2620 / 4525 / 4620ファミリのマイクロコントローラは、Microchip製のPIC18アーキテクチャをベースにしており、31レベルのハードウェアスタックと75種の命令を備えています。これらのMCUは、最大10 MIPSで動作し、最大64 KBのプログラムメモリ、3968 バイトのRAM、124 バイトのEEPROMを備えています。構成可能なRC発振器をオンボードに搭載しています。マイクロコントローラ機能. 40 MHz (最大)CPU速度: 最大40 MHz 75種の命令(拡張命令セットで最大83種の命令を有効化可能) 31レベルのハードウェアスタック 内部発振器 - 選択可能な周波数範囲: 8 MHz → 31 kHz I/Oピン x 25 - PIC18F2525 / 2620モデル I/Oピン x 36 - PIC18F4525 / 4620モデル nanoWattテクノロジー パワーオンリセット(POR) パワーアップタイマ(PWRT) オシレータスタートアップタイマ(OST) ブラウンアウトリセット(BOR) 拡張ウォッチドッグタイマ(WDT) 高 / 低電圧検出(HLVD)モジュール インサーキットシリアルプログラミング(ICSP) インサーキットデバッグ(ICD). 周辺機器. 10ビットA/Dコンバータ(ADC)- PIC18F2525 / 2620 10チャンネル、PIC18F4525 / 4620 13チャンネル キャプチャ / コンペア / PWMモジュール - PIC18F2525/2620 x 2、PIC18F4525 / 4620 x 1 拡張キャプチャ / コンペア / PWM モジュール - PIC18F4525 / 4620 のみ コンパレータ x 2 8 ビットタイマ x 1 16ビットタイマ x 3 SPIとI2Cを備えたMaster Synchronous Serial Port(MSSP)モジュール ；sup>；2. ；/sup>；C 強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)
