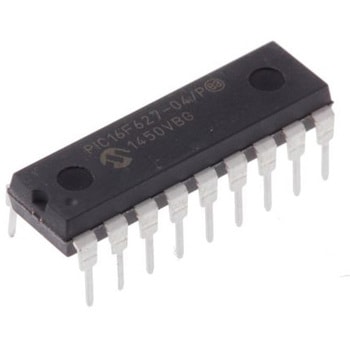

Microchip マイコン, 18-Pin PDIP PIC16F627-04/P
PIC16F627/628 8ビットフラッシュマイクロコントローラ. Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPICRアーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。 PIC16F627/628ファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の命令を備えたMicrochipのミッドレンジコアをベースにしています。 これらのMCUは、最高5 MIPSの性能を有し、最大3.5 KBのプログラムメモリ、224バイトのRAM、及び最大128バイトのデータEEPROMを搭載しています。. マイクロコントローラの機能. CPU速度: 最大20 MHz 35の命令 8レベルハードウェアスタック I/Oピン x 16 パワーオンリセット(POR) パワーアップタイマ(PWRT) オシレータスタートアップタイマ(OST) ブラウンアウトリセット(BOR) ウォッチドッグタイマ(WDT) In-Circuitシリアルプログラミング(ICSP). 周辺機器. 2個のコンパレータ キャプチャ / コンペア / PWMモジュール 2個の8ビットタイマ 1個の16ビットタイマ ユニバーサル同期 / 非同期レシーバ / トランスミッタ(USART)
仕様
ファミリー名 = PIC16F
パッケージタイプ = PDIP
実装タイプ = スルーホール
ピン数 = 18
デバイスコア = PIC
データバス幅 = 8bit
プログラムメモリサイズ = 1024 x 14ワード、128 x 8ワード
最大周波数 = 4MHz
RAMサイズ = 224 B
USBチャンネル = 0
PWMユニット数 = 1 x 16 bit
SPIチャンネル数 = 0
標準動作供給電圧 = 3 → 5.5 V
動作温度 Min = 0 ℃mm
RoHS指令(10物質対応)対応
内容量1個
