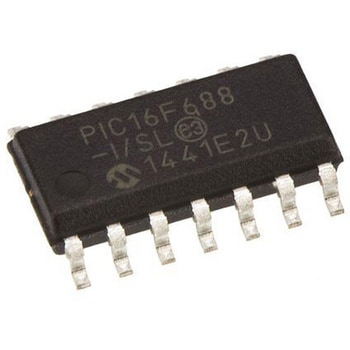

Microchip マイコン， 14-Pin SOIC PIC16F688-I/SL

PIC16F688 8ビットフラッシュマイクロコントローラ. Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPICRアーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。PIC16F688ファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の命令を備えたMicrochipのミッドレンジコアをベースにしています。これらのMCUは、最高5 MIPSの性能を有し、3.5 KBのプログラムメモリ、128バイトのRAM、及び256バイトのデータEEPROMを搭載しています。設定可能な内蔵発振器は、出荷時に±1 %の精度で較正されています。マイクロコントローラの機能. CPU速度: 最大20 MHz 35の命令 8レベルハードウェアスタック 8 MHz内蔵発振器 - 選択可能な周波数範囲: 8 MHz → 125 kHz I/Oピン x 12 パワーオンリセット(POR) パワーアップタイマ(PWRT) オシレータスタートアップタイマ(OST) ブラウンアウトリセット(BOR) ウォッチドッグタイマ(WDT) In-Circuitシリアルプログラミング(ICSP). 周辺機器. 10ビットA/Dコンバータ(ADC) - 8チャンネル 2個のコンパレータ 1個の8ビットタイマ 1個の16ビットタイマ 強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)
