光トランスミッタ Broadcom

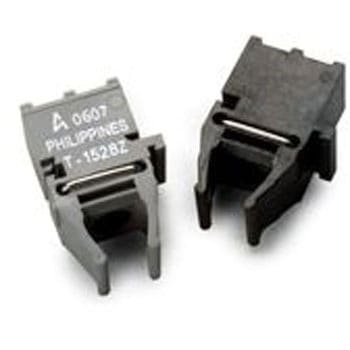

HFBR-0508Z シリーズ 光ファイバトランスミッタ・レシーバ. Avago Technologies HFBR-x5xxZ ファミリは、汎用リンクシリーズの一部です。このファミリは、HFBR-1528Z 光ファイバトランスミッタとHFBR-2528Z 光ファイバレシーバで構成されています。 HFBR-1528Z トランスミッタは、 LED を備えたプラスチック製ハウジングで、直径 200 μm のハードクラッドシリカ( HCS )と直径 1 mm のプラスチック製光ファイバ( POF )に効率的に電力を結合するように設計されています。HFBR-2528Z レシーバでは、 CMOS 及び TTL ロジックファミリに対応する PIN 検出器とデジタル出力 IC が使用されています。 HFBR-x5x8Z シリーズのリンクは、 DC ～ 10MBd で最大 50m ( 1mm POF )および 500m ( 200 μ m HCS )の距離で動作します。推奨回路を使用する場合、最小リンク距離は不要です。 汎用リンクシリーズのコンポーネントは、インターロック( N プレックス)可能これにより、ユーザーはスペースを最小限に抑え、デュプレックスコネクタとのデュアル接続を実現できます。 HFBR-x5x8Z シリーズは、産業用制御 / ファクトリオートメーション、シリアルフィールドバス、高電圧絶縁など、さまざまな用途に適しています。. HFBR-x5x8Z シリーズの特長： - 信号伝送速度：DC ～ 10MBd -1 mm POF：最大 50 m - 200 μm HCS: 最大 500 m - リンク距離は、温度、電源、ファイバ減衰の変動によって異なる - CMOS/TTL出力のDCカップル・レシーバ - パルス幅歪み(PWD)制御により、低デューティ・サイクルやバーストモード・データに起因する歪みを制限 - 高ノイズ耐性
