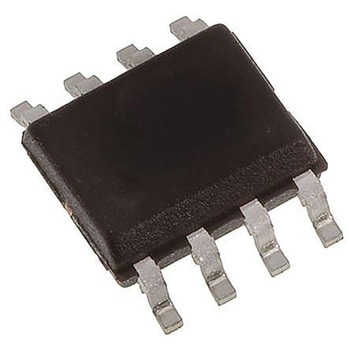

Microchip マイコン， 8-Pin SOIC PIC12F1501-I/SN

PIC12F1501 8ビットフラッシュマイクロコントローラ. MicrochipのPIC12マイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 当初はワンタイムプログラマブル(OTP)部品として発売されたこのデバイスシリーズは、継続的な拡張により、特別な機能やさらなる改善が加えられています。 PIC12F1501ファミリのマイクロコントローラは、深いハードウェアスタックと49個の命令を備えた、Microchipの拡張ミッドレンジコアをベースにしています。 このMCUは、最大5 MIPSで動作し、1.75 KBのプログラムメモリと64バイトのデータメモリを備えています。 精度±1 %の構成可能なRC発振器をオンボードに搭載しています。 インサーキットデバッグ(ICD)には、プロセッサ拡張パックが必要です。 PIC12F1501には、Microchipの部品AC244051が対応しており、PIC12LF1501モデルには、部品AC244052が必要です。. 特長. 49の命令 16レベルハードウェアスタック 16 MHz内蔵発振器 選択可能な出力範囲: 16 MHz → 31 kHz I/Oピン x 6 スタンドアロンPWMモジュール x 4 4チャンネル10ビットA/Dコンバータ(ADC) 5ビットD/Aコンバータ(DAC) 温度インジケータモジュール 8ビットタイマ x 2 (TMR0 / TMR2) 16ビットタイマ x 1 (TMR1) 設定可能なロジックセル(CLC)モジュール x 2 数値制御発振器(NCO) コンプリメンタリ波形発生器(CWG) インサーキットシリアルプログラミング(ICSP)
