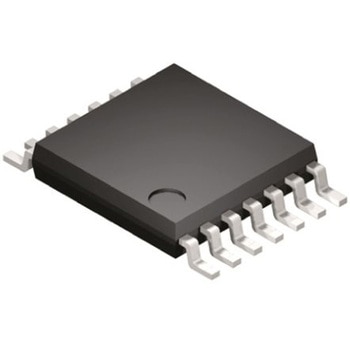

Microchip マイコン， 14-Pin TSSOP PIC16F684-I/ST
仕様●ファミリー名： PIC16F●パッケージタイプ： TSSOP●実装タイプ： 表面実装●ピン数： 14●デバイスコア： PIC●データバス幅： 8bit●プログラムメモリサイズ： 256 B、2048 - 14ワード●最大周波数： 20MHz●RAMサイズ： 128 B●USBチャンネル： 0●PWMユニット数： 2●SPIチャンネル数： 1●UARTチャンネル数： 0●プログラムメモリタイプ： フラッシュmm●PIC16F684 8ビットフラッシュマイクロコントローラ. Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPICRアーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。 PIC16F684ファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の命令を備えたMicrochipのミッドレンジコアをベースにしています。 これらのMCUは、最高5 MIPSの性能を有し、3.5 KBのプログラムメモリ、128バイトのRAM、及び256バイトのデータEEPROMを搭載しています。 設定可能な内蔵発振器は、出荷時に±1 %の精度で較正されています。. マイクロコントローラの機能. CPU速度: 最大20 MHz 35の命令 8レベルハードウェアスタック - MHz内蔵発振器 - 選択可能な周波数範囲: - MHz - 125 kHz I/Oピン - 12 パワーオンリセット(POR) パワーアップタイマ(PWRT) オシレータスタートアップタイマ(OST) ブラウンアウトリセット(BOR) ウォッチドッグタイマ(WDT) In-Circuitシリアルプログラミング(ICSP). 周辺機器. 10ビットA/Dコンバータ(ADC) - 8チャンネル 2個のコンパレータ 2個の8ビットタイマ 1個の16ビットタイマ 強化されたキャプチャ - コンペア - PWMモジュール
RoHS指令(10物質対応)対応
内容量1セット(96個)
