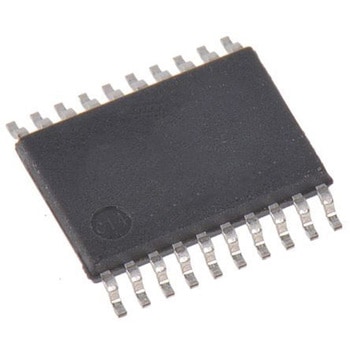

onsemi バッファ，ラインドライバ表面実装， 20-Pin， MC74HC245ADTG
仕様●ロジックタイプ ： トランシーバ●インターフェース ： バッファ&ラインドライバIC●実装タイプ ： 表面実装●パッケージタイプ ： TSSOP●ピン数 ： 20●高レベル出力電流 Max ： 35mA●低レベル出力電流 Max ： -35mA●最大伝播遅延時間 @ 最大 CL ： 165ns●寸法 ： 6.6 x 4.5 x 1.05mm●動作供給電圧 Min ： -0.5 V●伝播遅延テスト条件 ： 50pF●高性能シリコンゲート CMOS 。MC74HC245A のピン配置は LS245 と同一です。デバイス入力は●標準 CMOS 出力と互換性があり●プルアップ抵抗器を備え● LSTTL 出力と互換性があります。HC245A は●データバス間の双方向非同期通信に使用される 3 ステート非反転トランシーバです。このデバイスにはアクティブロー出力イネーブルピンがあり● I/O ポートをハイインピーダンス状態にするために使用します。Direction コントロールは●データが A から B ●または B から A のどちらに流れるかを決定します出力駆動能力： 15 LSTTL 負荷 CMOS ● NMOS ● TTL との直接インターフェイスで出力 動作電圧範囲： 2 ～ 6 V 低入力電流： 1 mA 高ノイズ耐性 CMOS デバイスの特性 チップの複雑さ： 308 FET または 77 等価 Gates
RoHS指令(10物質対応)対応
内容量1セット(75個)
