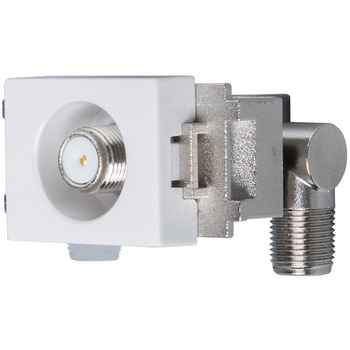

3.2GHz対応 スイッチ付1端子型直列ユニット(中間用)
3.2GHz対応の1端子型中間用テレビ端子です。
入力端子が上下に最大180°回転するのでケーブルの取り回しがスムーズにできます。
市販の取付枠に取付可能です。
スイッチ切換により、上り回線帯域の10～60MHzをハイパスフィルターでカットし、流合雑音を大幅に減衰させ、下り回線帯域の70～3224MHzを通過させます。
質量(g)45
使用温度範囲(℃)-10～+40
周波数帯域(MHz)10～6070～9090～770770～14891489～21502150～26812681～3224
電圧定在波比(10～60MHz)2.0以下 ※片方向時、TV端子は除く、(70～90MHz)2.0以下、(90～770MHz)2.0以下、(770～1489MHz)2.0以下、(1489～2150MHz)2.5以下、(2150～2681MHz)2.5以下、(2681～3224MHz)2.5以下
インピーダンス(Ω)75
挿入損失(dB)(10～60MHz)2.0以下、(70～90MHz)2.0以下、(90～770MHz)2.5以下、(770～1489MHz)3.0以下、(1489～2150MHz)3.5以下、(2150～2681MHz)4.0以下、(2681～3224MHz)4.5以下
結合損失(dB)片方向：(10～60MHz)-、(70～90MHz)14.5以下、(90～770MHz)13.0以下、(770～1489MHz)13.5以下、(1489～2150MHz)15.0以下、(2150～2681MHz)16.0以下、(2681～3224MHz)17.4以下、双方向：(10～60MHz)11.5以下、(70～90MHz)11.5以下、(90～770MHz)12.2以下、(770～1489MHz)12.5以下、(1489～2150MHz)14.0以下、(2150～2681MHz)15.0以下、(2681～3224MHz)16.5以下
逆結合損失(dB)(10～60MHz)20以上、(70～90MHz)20以上、(90～770MHz)20以上、(770～1489MHz)18以上、(1489～2150MHz)18以上、(2150～2681MHz)15以上、(2681～3224MHz)15以上
阻止帯域減衰量(dB以上)(10～60MHz)40、(70～90MHz)-、(90～770MHz)-、(770～1489MHz)-、(1489～2150MHz)-、(2150～2681MHz)-、(2681～3224MHz)-
内容量1個
