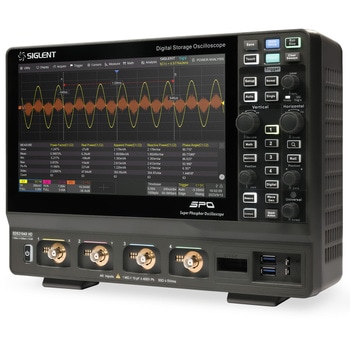

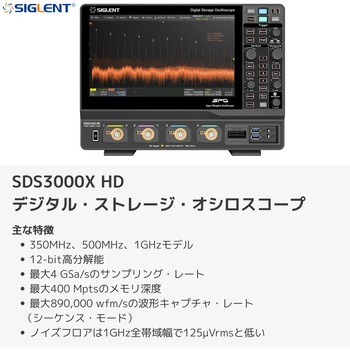

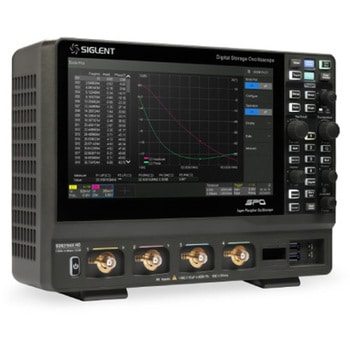

高分解能オシロスコープSDS3000X HDシリーズ(350M/500M/1GHz、4ch、12bit)

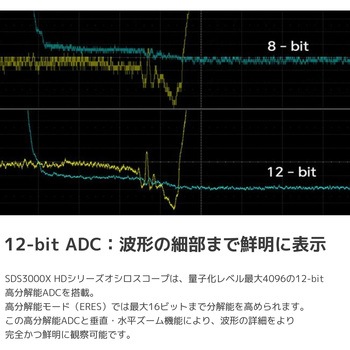

【高分解能&高速性能】 12-bit ADC、最大4GSa/sサンプリング、400Mptsメモリ深度を搭載。最大890，000 wfm/sの更新速度で突発的な信号も確実に捕捉し、高精度な解析を実現。

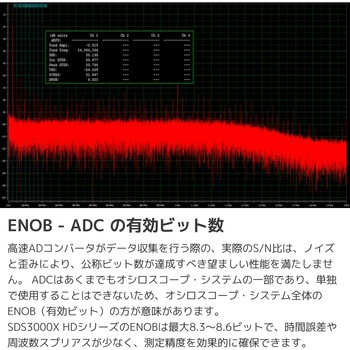

【低ノイズ設計】 1GHz帯域でも125µVrmsの低ノイズフロアを実現。ENOB最大8.5ビットにより、時間誤差やスプリアスを抑制し、精度の高い信号観測が可能。

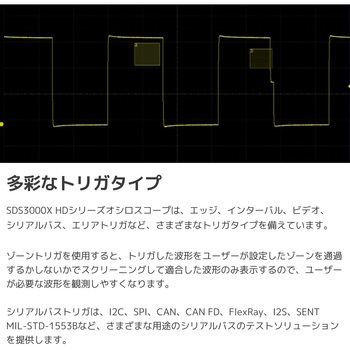

【多彩なトリガ&解析機能】エッジやインターバル、エリアトリガに加え、I2C、SPI、CAN、LIN、FlexRayなどシリアルバス解析を標準搭載。組込み開発から車載評価まで幅広く対応。

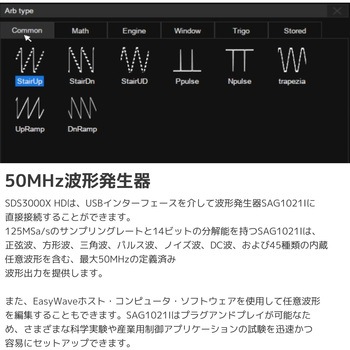

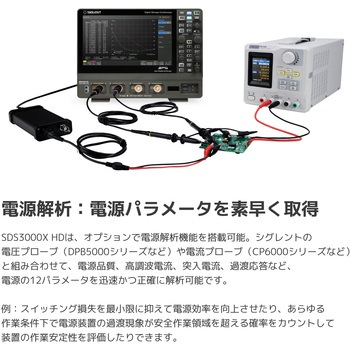

【操作性と拡張性】 10.1インチタッチディスプレイで直感的に操作。USB/LANによるPC連携やリモート制御に対応し、電源解析機能やAWGオプションを追加すれば試験環境をさらに拡張可能。

用途: 波形の分析、高速現象の観測、過渡現象の観測、電気計測、点検用、バグ解析
仕様: 最高波形キャプチャレート：200000wfm/s(ノーマルモード)、890000wfm/s(シーケンスモード)、FFT機能、12-bit 最大16-bit(ERES)、シリアルデコード機能：I2C、SPI、UART、CAN、LIN
質量(kg): 4.1
チャンネル数: 4ch
分解能: 12～16ビット
外形寸法(幅W×奥行D×高さH)(mm): 317×236×149

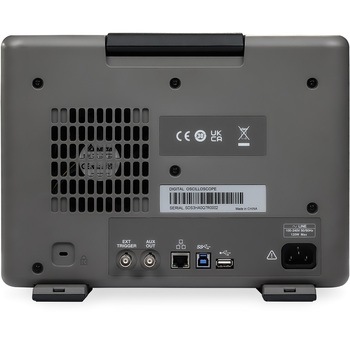

インターフェース: USB 3.0ホスト×2、USB 2.0ホスト×1、USB 3.0デバイス、LAN、外部トリガ、AUX出力(TRIG OUT、PASS/FAIL)
ディスプレイ: 10.1インチLCDタッチスクリーン
RoHS指令(10物質対応): 対応
サンプルレート: 4GSa/s
メモリ長さ: 400Mpts/ch
内容量: 1台

※取扱説明書：メーカー公式HPよりダウンロードいただけます
※保証：国内正規品として、本体3年・アクセサリー1年の保証が適用されます
※校正：費用は機種により異なります。詳細はメーカー公式HPよりお問い合わせください
※校正書類3点セット付き校正に対応しております
※非該当証明書：詳細はメーカー公式HPよりお問い合わせください
