ボールロックシステム フランジシャンク BS1 BS1-20-25

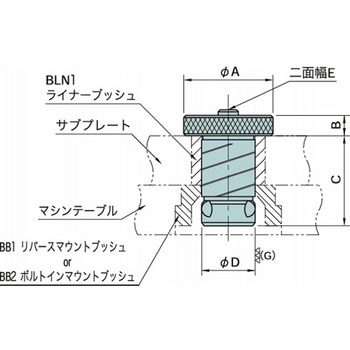

・(サブプレートの厚さ+マシンテーブルの厚さ)>C寸法にてご利用ください。・RoHS指令適合製品です。
厚さ(mm)【サブプレート(±0.05)】25
B10
質量(g)230
タイプフェノール樹脂製
D20
C44.5
E3
RoHS指令(10物質対応)対応
最大レンチ締付トルク(N・m)5.3
締付力(N)【推奨】10000【最大】13300
推奨締付トルク(N・m)4
最小マシンテーブル厚さ(mm)【BB1使用時】25【Bその他使用時】25
内容量1個
