パールスイベルジョイント SRKシリーズ(テーパねじ取付・炭素鋼製) SRK

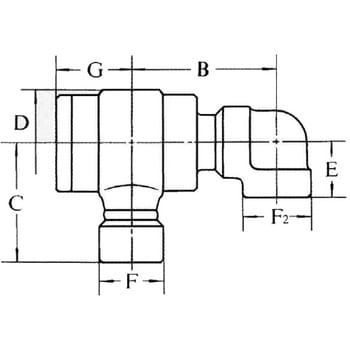

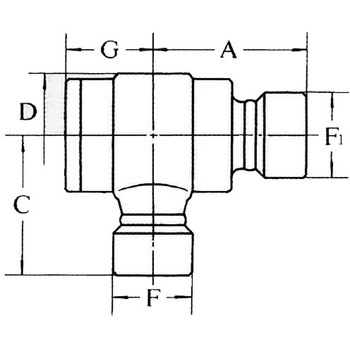

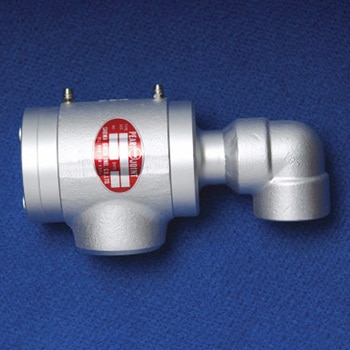

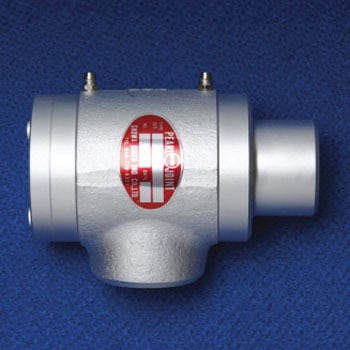

形状により、2種類のスタイルがあります。
左右のラジアル玉軸受の間に流路を配置したことにより、流体圧力によるスラスト荷重が軸受にかかりません。このため、高圧力域での使用が可能で、圧力変化による動トルクの変化も小さくなっています。
メインシールにOリング(バックアップリング付き)を使用しており、低圧から高圧まで安定したシール性能を発揮します。接続がフランジタイプのジョイントも、製作いたします。
スイベルジョイントとは安定したシール機構で流体を滑らかに輸送します。
パール・スイベルジョイントは、圧力のある流体や大気圧以下の流体を輸送するにあたって、その配管を回転させたり、上下・左右・前後の任意の方向に移動させる必要のあるときに使われます。
360度の回転が可能なスイベルジョイントで、軸受部には複列ボールベアリングが組み込まれ、グリース潤滑してありますので機械的強度が強く、大きなラジアル・スラスト両荷重、ならびにモーメント荷重に耐えることができます。
シール部には、Oリングその他のリング状パッキンを使用しておりますので、構造が簡単で、内部の圧力流体を全く漏洩することなく安定したシールができます。
