日東精工

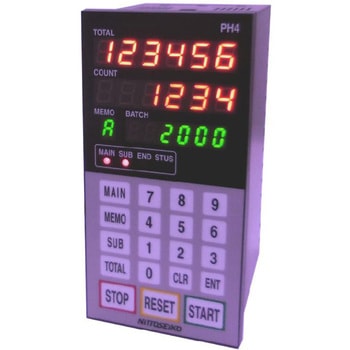

バッチカウンタ

Name: バッチカウンタ
Brand: 日東精工

流量計からパルス信号を受信し、流量計係数を乗算して積算表示します。

仕様

●【スケーリング】接続する流量計に合わせてご設定ください。係数：0.1000～0.9999 (0.0000時は、係数=1.0000)、分周：1/1、1/10、1/100、1/1000、1/10000●小数点(データ設定にて選択)：無し/第1位/第2位から選択●トータルリセット：手元前面スイッチ入力 [RESET]&[TOTAL]
遠隔端子入力(T.RST) 入力信号無電圧有接点、オープンコレクタ/信号幅 5ms以上/電圧・電流約12V、約4mA/信号レベル 2V以下
通信 RS-485通信入力(オプション)●トータル検知検知内容 [トータルカウンタ]≧[トータル量]/検知表示ステータス表示点灯(STUS)/検知出力ステータス出力ON(STUS)
トータルストップ動作動作内容トータル検知時の計量ストップ/動作表示ステータス表示点灯(STUS)、「t.StoP」表示/動作出力ステータス出力ON(STUS)

方式

バッチ方式(データ設定にて選択)方式1：自動リセット、行き過ぎ量非カウント
方式2：手動リセット、行き過ぎ量非カウント
方式3：手動リセット、行き過ぎ量カウント(予測量設定が可能)
方式4：手動リセット、行き過ぎ量カウント(予測量を自動設定)

入力

パルス入力●無接点入力(SIG1) 周波数 5kHz以下(ON/OFF比 1：1)、電圧入力/オープンコレクタ入力から選択(後部切換スイッチにて選択)
電圧入力信号レベル H：5～30V L：0～2V
入力抵抗約15kΩ
オープンコレクタ入力電圧・電流約10V 約3.6mA、ONレベル 2V以下●無電圧有接点入力(SIG2) 周波数 30Hz以下(ON/OFF比 1：1)、入力抵抗約4.7kΩ

制御出力

計量中信号(MAIN)、予告信号(SUB)、満了信号(END)、及び、ステータス信号(STUS)
出力点数計量中信号：2点、他：各1点
信号種類無電圧有接点信号
接点容量 AC250V 5A、DC30V 5A(抵抗負荷)

パルス出力

信号内容分配出力/スケーリング出力から選択(データ設定にて選択)
信号種類 12V無接点/オープンコレクタから選択(後部切換スイッチにて選択) 12V無接点信号信号レベル H：約12V、L：1V以下(無負荷時)/出力抵抗約1.1kΩ(短絡保護抵抗100Ω)/信号論理正論理/負論理から選択(後部切換スイッチにて選択)
オープンコレクタ信号電圧・電流 30V、30mA/ONレベル 0.5V以下/信号論理正論理・負論理から選択(後部切換スイッチにて選択)

操作

操作場所：手元&遠隔&通信/遠隔/遠隔&通信/通信から選択(データ設定にて選択)
手元前面スイッチ入力(START、STOP、RESET)、遠隔端子入力(START、STOP、RESET)
入力信号無電圧有接点、オープンコレクタ信号幅 5ms以上/電圧・電流約12V、約4mA/信号レベル 2V以下
動作 START、RESET：ON時動作 STOP：ON時動作(a接)/OFF時動作(b接)から選択(データ設定にて選択)
通信 RS-485通信入力(オプション)

設定値

バッチ量：10点、6桁設定(MAIN、MEMO 1～9)
予告量： 1点、4桁設定(SUB)、SUB設定値として予測量からの手前量を設定し、予告量とします。
初期量： 1点、4桁設定(予めデータ設定)
行き過ぎ予測量：1点、4桁設定(予めデータ設定)
行き過ぎ過大量：1点、4桁設定(予めデータ設定)
トータル量：1点、6桁設定(TOTAL)
設定場所：手元&遠隔&通信、遠隔、遠隔&通信、通信から選択(データ設定にて選択)
手元前面スイッチ入力/遠隔外部テンキー入力(オプション)/通信 RS-485通信入力(オプション)
設定表示：10進6桁表示、緑色7セグメントLED 5.5(W)×8(H)
設定値番号表示：1桁表示(0～9.A.b.t)/緑色7セグメントLED 5.5(W)×8(H)

カウンタ

10進6桁カウンタ、赤色7セグメントLED 7.5(W)×10(H)
バッチ(COUNT) ： 6桁、ゼロサプレス、トータル(TOTAL)： 6桁、ゼロサプレス(桁あふれ時、ゼロサプレス無し)

ステータス情報

停電記憶検知(運転中に電源OFF)検知表示ステータス表示点滅(STUS)、「P.StoP」表示/検知出力ステータス出力ON(STUS)
パルス未到来検知(計量中にパルス入力無し) 未到来時間約1～30秒、検知表示ステータス表示点滅(STUS)、検知出力ステータス出力ON(STUS)
自動ストップ動作(パルス未到来検知後の計量ストップ)設定時間パルス未到来検知後の約1～180秒/動作表示ステータス表示点滅(STUS)、「A.StoP」表示/動作出力ステータス出力ON(STUS)
行き過ぎ量過大検知検知表示ステータス表示点滅(STUS)、検知出力ステータス出力ON(STUS)

保護等級前面パネルIP65型式PH4質量(kg)約0.5電源(V)交流AC85～264 50/60Hz、直流 DC20～30 リップル率5%以下、発信器用 DC12±10%、100mA動作方式【バッチ】バッチ方式1、初期量：無し消費電力10VA以下(交流電源) 10W以下(直流電源)材質(ケース)本体：ABS 端子盤停電記憶フラッシュメモリ時間【パルス未到来】15秒、自動ストップ無し絶縁抵抗(MΩ)DC500V 100以上(露出金属部、電源端子、有接点出力端子相互間)動作表示計量中表示(MAIN)、予告表示(SUB)、満了表示(END)、及び、ステータス表示(STUS)：各々、赤色LED 3Φ周囲湿度(%RH)45～85(結露無きこと)耐ノイズノイズシミュレータによる方形波ノイズ1000V(幅1μS、極性±、電源同期印加、位相0～360°)設定表示2段設定、6桁、標準設定出荷適合流体液体周囲温度(℃)-10～50(氷結無きこと)耐電圧(V/min)AC2000(試験個所は、絶縁抵抗と同じ)端子カバーポリカーボネイト内容量1台
