カドミレスBSセイケイジインサ-トXZ

成型時インサートについて
成型時インサートとは「樹脂成型時に成形金型にセットし使用するインサート」です。
この種のインサートの形状はお客さまの金属形状に影響を受けることが多いため、
規格化していませんが、「各種形状、各種サイズ」を取りそろえております。
また使用時の注意として、「形成中、インサート固定時に金型ピンを使用する場合」金型ピンとインサート内径の調整を行ってください。
メーカー側ではお客様よりインサート内径に指示がない場合、JISⅡ級に沿い製作しています。
アヤメインサートについて
特徴

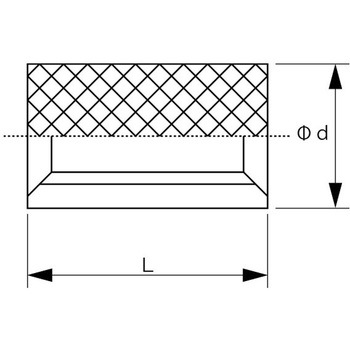

製品外径に「アヤメ状のローレット」が切ってあり、「トルク、引張力」にバランスが取れています。
形状
「溝」形状を追加することで「引張力」を強化可能です。
「貫通穴、止まり穴」を用意しています。

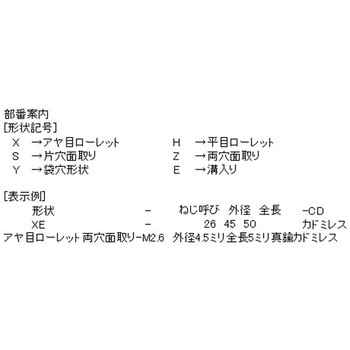

製品部番案内
〔形状記号〕
X →アヤ目ローレット H →平目ローレット
S →片穴面取り Z →両面面取り
Y →袋穴形状 E →溝入り
