3カ-W フランジUナット(P=1.5

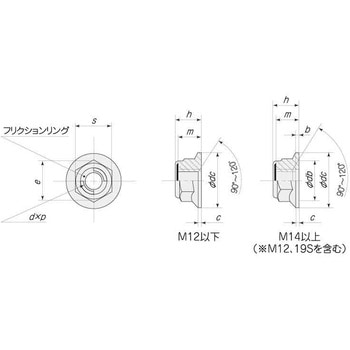

形状

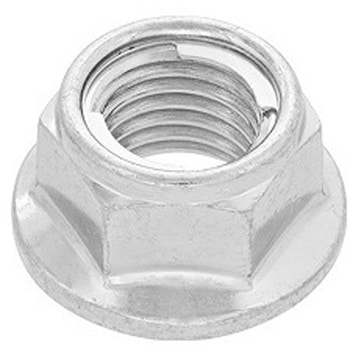

ナットにバネ効果のあるリング(フリクションリングと言い材質はSUS301)をカシめ、一体化した物です。
特徴
フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。
中間位置で定着する事が出来ます。
オールメタルなので耐熱性に優れています。
ウェルド、フランジ付、CAP付、細目など用途に応じた様々な形状があります。

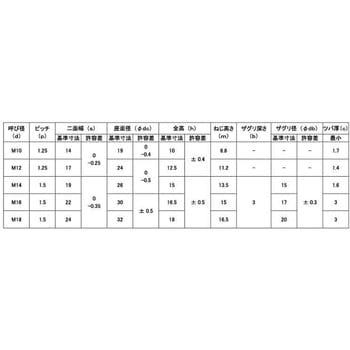

寸法b(mm)3
寸法s(mm)22
寸法h(mm)16.5
寸法c(mm)3
寸法m(mm)15
呼び径dM16
ピッチP(mm)1.5
寸法db(mm)Φ17
寸法dc(Φmm)30
内容量1個
