3カ-W 4Tタフロックフランジ(B10
形状

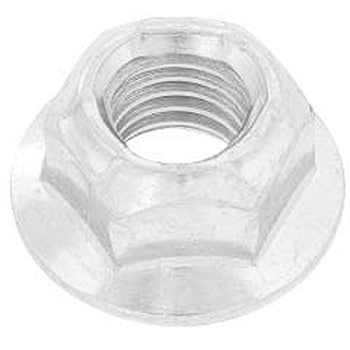

ワンピース・オールメタルのトルク増大型ロックナットです。
特徴
ナットの6面の内3面を錐状に傾斜させる事により、締付けトルクが増大、ゆるみ止め効果が発生します。
ワックス処理を施していますので、滑らかなトルクで締付けが可能です。
一体物なので、脱落の危険性が有りません。
フランジ付き、細目など用途に応じた様々な形状があります。

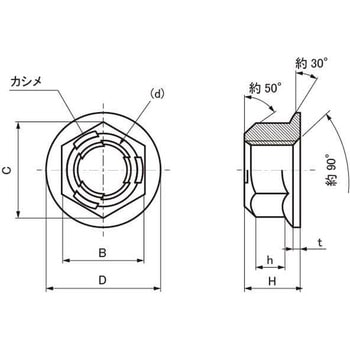

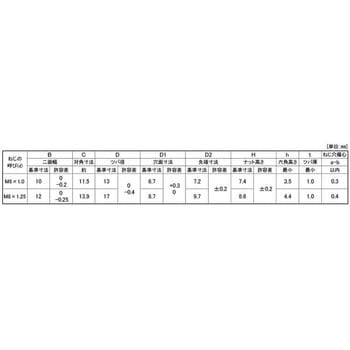

寸法H(mm)7.4
寸法t(mm)1
寸法D(mm)13
寸法B(mm)10
寸法C(mm)11.5
寸法D1(mm)6.7
寸法D2(mm)7.2
寸法h(mm)3.5
ねじの呼びdM6×1.0
偏心(mm)(ねじ穴偏心a-b)0.3以内
内容量1袋(40個)
