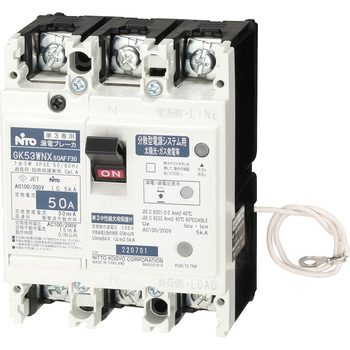

分散型電源システム用単3中性線欠相保護付 漏電ブレーカ
単3中性線欠相保護付 漏電ブレーカ
- 用途
- 太陽光発電・ガス発電システムなどの主幹ブレーカにご利用下さい。
- 仕様
- アンペアフレーム：50AF
- 電圧(V)
- 定格不足過：AC120
- 適合規格
- JIS C 8201-2-2 Ann2、JIS C 8222 Ann2
- 定格電流(A)
- (基本周囲温度40℃)40
- 保護機能
- 漏電・過負荷・短絡 単3中性線欠相保護兼用
- 相線式
- 1Φ3W
- 高速形定格感度電流(mA)
- 30
- 過電流引出方法
- 完全電磁式
- 端子構造
- 線押え端子 M5
- 定格遮断容量(kA)
- JIS(Icu)AC100/200：5
- 逆接続
- 内線規程、系統連系型小出力太陽光発電設備などの配線の逆接続可能です。
- 極数・素子数
- 3P3E
- 適合圧着端子
- R2-5～CB22-5S
- 定格使用電圧(AC V)
- 100/200(単3)
- 外形寸法(横×縦×深さ)(mm)
- 75×98×78
- 動作時間(s)
- 0.1以内
- 定格動作過電圧(V)
- 欠相保護機能：AC135
- 定格過電圧動作時間(秒)
- 0.5以内
- 内容量
- 1台
注意
※一般商用電力回路の逆接続には使用できません。※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。
