チップLED順送り点滅キット
コンパクトで組み込みに便利!
4つのLEDの動作を流れるウィンカー動作と残光付き順送り点灯動作の2つのモードから選んで組み立てます。
点滅間隔は0.5秒から2秒の範囲で基板上の半固定抵抗で調節可能です。
LED拡張端子付きで4個のLEDを追加できます。また別売のLK-ST5やLK-ST6の制御信号としても利用できます。

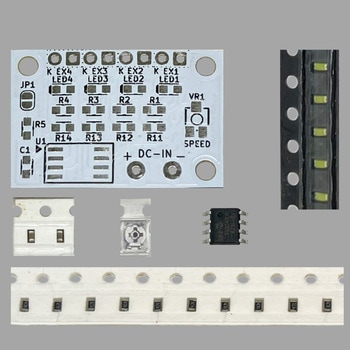

チップ形の抵抗、LEDに加えて8ピンの表面実装ICやチップ半固定抵抗のはんだ付けに挑戦できます。
電源(V)3.5～5
消費電流(mA)10
点灯方式約0.5～2秒
基板寸法(mm)30×30
内容量1個
注意
※工作に必要な工具※ピンセット，はんだごて
※【 用意しましょう 】 はんだ付けに必要なもの
※・ ピンセット(先が細いもの。)
※・ フラックス(プリント基板用のもので無洗浄タイプのものに限る。)
※・ Φ1 ～ 0.6mm程度のはんだ
※・ こて先が細いはんだごて
※ (
※ 0.5～1 mm程度のもの。太いとはんだ付け不良になりやすい。)
※・ はんだの状態を見るためのルーペや、スマートフォンのカメラがあると便利です。
※【 LEDを追加する 】
※Ex1～Ex4の端子にLEDを追加できます。
※Kの表示がある方がLEDのK側です。別売のコード付きチップLED、AP-L21～AP-L25とも簡単に接続できます。
