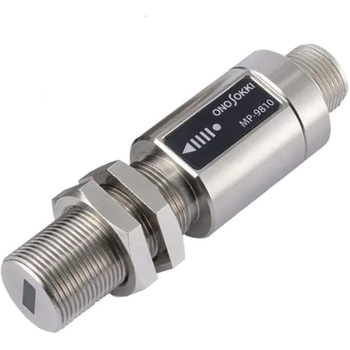

磁電式回転検出器
磁気抵抗素子、永久磁石、直流増幅器、電圧レギュレーターをコンパクトなボディ内部に組み込んだ、非接触タイプの磁電式回転検出器です。
回転軸に取り付けられた検出歯車の歯先に近接させて、超低速から高速回転まで安定した矩形波信号を出力。
電源電圧 12～24 Vに対応 設備組み込み時の利便性向上
耐環境性向上 IP67対応
従来機種の基本性能、寸法、取り付け形状を踏襲し置き換えも安心
付属品取り付けナット×2個、取扱説明書×1部測定範囲0Hz～20kHz検出方式磁気抵抗素子による検出使用温度(℃)-10～+70検出距離(mm)歯車モジュール0.5/0.5、歯車モジュール1/0.5～1.5、歯車モジュール2/0.2～2.5、歯車モジュール3/0.5～3.0電源電圧(V)DC12～24±10 %(許容電源電圧範囲10.8～26.4保護等級IP67消費電流(mA)40以下(12V、25℃にて)出力インピーダンス(Ω)約330出力波形矩形波(Loレベル/+0.5V以下、Hiレベル/+5±0.5V以内)適合表示器TM-3100シリーズ、TM-4000シリーズ、FV-1500保護回路電源極性保護、出力短絡保護検出歯車強磁性体製 (S45C・SS400)インボリュート歯車(モジュール0.5～3/歯幅3mm以上)耐電圧(V)DC500(1分間)内容量1個
