F号ボールタップ 定水位弁専用 サブマリンフロート式パイロットバルブ(副弁)

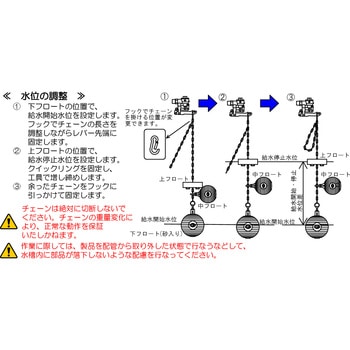

給水開始水位・停止水位を工具不要で調整自在なパイロットバルブです。
本製品は、サブマリンフロート式パイロットバルブPVSFN・PVSFN-Lの後継となる製品です。
サブマリンフロート式パイロットバルブPVSFN・PVSFN-Lから、さらに適用圧力および水位設定範囲を拡大しました。
仕様(出水止水の水位差)105mm～1085mm適合F号ボールタップ定水位弁(すべての呼び径)材質本体：CAC902(鉛レス青銅合金) チェーン：SUS316 上フロート：ポリプロピレン 中フロート・下フロート：ポリエチレン(砂入り)質量(kg)約2.0(パイロットバルブ本体とサブマリンフロートの合計質量)取付方式ねじ込み式(テーパねじ)調整範囲(mm)(給水停止水位H1)65～1075、(給水停止水位H2)90～1100/(給水開始水位H3)170～1180、(給水開始水位H4)195～1205適合流体上水道水適合圧力(MPa)0.1～0.75(上フロートと下フロートの設定位置で、出水・止水の水位差を設定する場合には、給水圧力が0.1MPa以上必要です。)使用温度常温各種認証日本水道協会認証品(認証番号：D-30)内容量1個
注意
※本商品は、パイロットバルブ(副弁)のみです。※定水位弁本体・パイロットバルブは、必ずメーカー製品の組み合わせで使用してください。
※他社製の定水位弁本体・パイロットバルブとメーカー製品とを組み合わせて使用した場合、作動を保証いたしかねます。
※記載の給水停止水位と給水開始水位の調整範囲の数値は静水圧：0.3MPa時の目安です。(公差±15)
※水圧・水量の使用条件によって給水開始・停止水位が変動します。

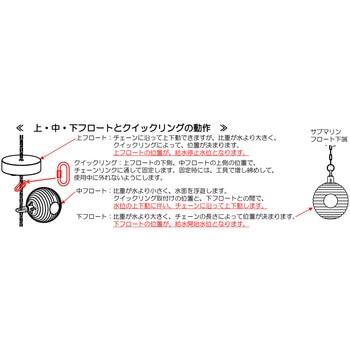

※上フロートと下フロートの設定位置で、出水・止水の水位差を設定する場合には、給水圧力が0.1MPa以上必要です。
※電極棒等により設定されている満水警報水位、減水警報水位、ポンプ停止・復帰水位との
※上下関係を適切に設定し、定水位弁・パイロットバルブ等の異常を検出できるようにしてください。
※パイロットバルブの取付は、メンテナンスに支障の無いよう、マンホールに近い位置としてください。
※サブマリンフロートの位置は、給水管の吐水口より1m以上離してください。
※給水の勢いにサブマリンフロートが巻き込まれると、正常に動作しないことがあります。
※関係法令等をご確認の上で、適切な吐水口空間を確保してください。
