精密ガイドポスト(ストレート・ストリッパ固定・圧入)

Name: 精密ガイドポスト(ストレート・ストリッパ固定・圧入)
Brand: アガトン

ガイドポストのたわみが1/8に減少し、金型の剛性や位置精度が向上します。

用途プレス金型サブガイド。材質特殊ベアリング鋼(SUJ2相当) 許容差【はめあい穴】ISO N5 硬度HRC61～63 RoHS指令(10物質対応)対応内容量1本

お気に入りに追加

3件中 1～3件各品番毎の詳細は注文コードをクリックしてください

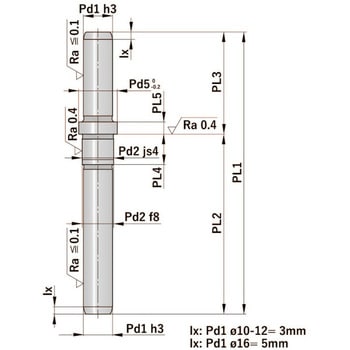

注文コード	品番選択解除 6550.010.103 6551.012.116 6551.016.158	寸法(mm) 選択解除【Pd1】Φ10、【Pd2】Φ10.5、【Pd5】Φ13.9、【PL1】103、【PL2】61、【PL3】42、【PL4】12.5、【PL5】5 【Pd1】Φ12、【Pd2】Φ13、【Pd5】Φ15.9、【PL1】116、【PL2】74、【PL3】42、【PL4】12.5、【PL5】5 【Pd1】Φ16、【Pd2】Φ18、【Pd5】Φ21.9、【PL1】158、【PL2】94、【PL3】64、【PL4】16、【PL5】8	公差(mm) 選択解除【Pd1】0～-0.0025、【Pd2】±0.002、【Pd5】0～-0.2 【Pd1】0～-0.003、【Pd2】±0.0025、【Pd5】0～-0.2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
46335050	6550.010.103	【Pd1】Φ10、【Pd2】Φ10.5、【Pd5】Φ13.9、【PL1】103、【PL2】61、【PL3】42、【PL4】12.5、【PL5】5	【Pd1】0～-0.0025、【Pd2】±0.002、【Pd5】0～-0.2	オープン	￥11,980	￥11,980	￥13,178 （税込）	14日以内出荷返品不可
46335059	6551.012.116	【Pd1】Φ12、【Pd2】Φ13、【Pd5】Φ15.9、【PL1】116、【PL2】74、【PL3】42、【PL4】12.5、【PL5】5	【Pd1】0～-0.003、【Pd2】±0.0025、【Pd5】0～-0.2	オープン	￥13,980	￥13,980	￥15,378 （税込）	6日以内出荷返品不可
46335068	6551.016.158	【Pd1】Φ16、【Pd2】Φ18、【Pd5】Φ21.9、【PL1】158、【PL2】94、【PL3】64、【PL4】16、【PL5】8	【Pd1】0～-0.003、【Pd2】±0.0025、【Pd5】0～-0.2	オープン	￥17,980	￥17,980	￥19,778 （税込）	14日以内出荷返品不可
