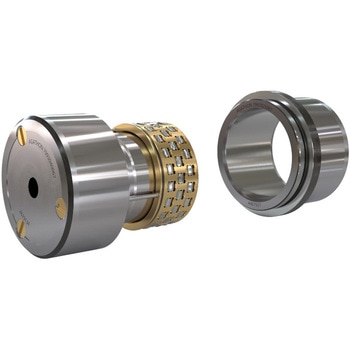

射出成形金型用高精度位置決め部品RFCS(高温金型用)
ゼロクリアランスの位置決めを実現し、成形精度を向上させます。二色(多色)成形への適用の場合は、ご相談ください。
用途高精度化が求められる射出成形金型。150℃以上の高温度域の金型向け。型開きしても精度を保持したい食い切り構造の金型。
材質(ローラー部)特殊ベアリング鋼(SUJ2相当)

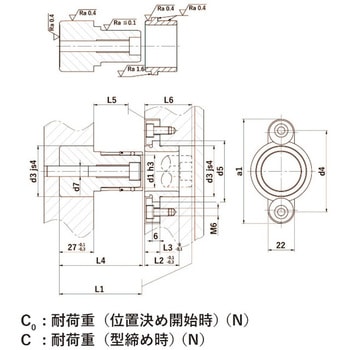

寸法L3(mm)12
耐熱温度(℃)170
許容差【はめあい穴】ISO H5(H6)
硬度HRC【ローラー】62～64、【ブッシュ】62～64
材質(ブッシュ)特殊ベアリング鋼(SUJ2相当)
材質(リテーナー)真鍮(C3603相当)
RoHS指令(10物質対応)対応
内容量1本
注意
※ピンとブッシュの組み換えはしないでください(特注対応を除く)。定期的なグリスアップが必要です。
