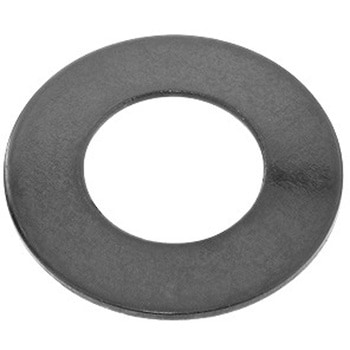

MDSサラバネ

MDS 皿ばね
平和発條株式会社オリジナル規格

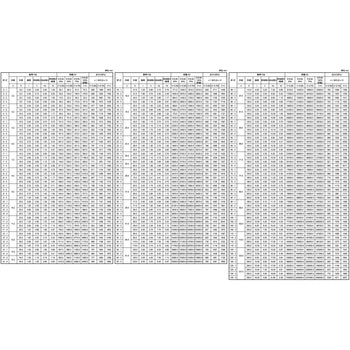

皿ばねの内径寸法を基準に標準化した皿ばねで、内径は3mmから125mmまで34サイズ
更に各サイズは荷重と外径により4種類ありますので、合計136サイズの皿ばねを
標準化しております。
MDS 皿ばねの種類

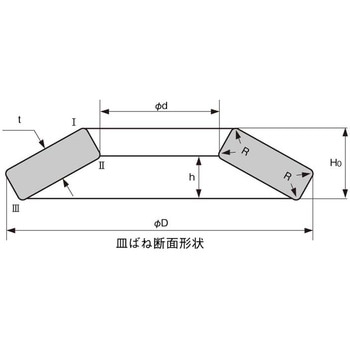

種類番号1 外径 小、外径/内系(約) 2．0、板厚 薄、P 軽荷重、σ=h 小、有効高さ/板厚(約)1．0
種類番号2 外径 小、外径/内系(約) 2．0、板厚 厚、P 重荷重、σ=h 小、有効高さ/板厚(約)0．5
種類番号3 外径 大、外径/内系(約) 2．5、板厚 薄、P 軽荷重、σ=h 大、有効高さ/板厚(約)1．0
種類番号4 外径 大、外径/内系(約) 2．5、板厚 厚、P 重荷重、σ=h 大、有効高さ/板厚(約)0．5
MDS 皿ばねの材質、硬度
材質 S60C～S70C、SK85、SUP10
硬さ 42～48 HRC
MDS 皿ばねの表面処理、防錆処理
MDS20以下
表面処理 バレル研磨、防錆処理 黒染
MDS22以上
表面処理 ※ショットピーニング、防錆処理 防錆油
※MDS22-1、MDS22-3はバレル研磨となります。
