ミニPWM発生器キット

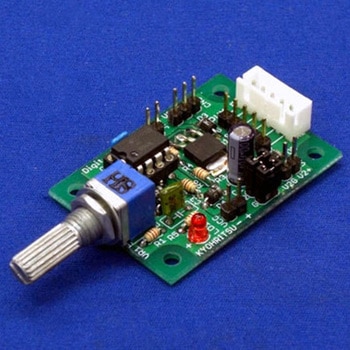

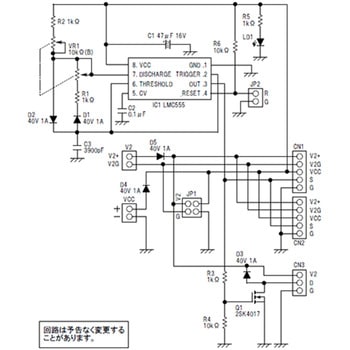

ミニPWM発生器キットは、CMOS版の555を使用した固定周波数/可変デューティ比発振回路の組み立てキットです。基板上のボリュームで、PWM出力のデューティ比を約10%～90%の範囲で可変できます。基板上にパワーMOS-FETを搭載していますので、1Aくらいの負荷(小型DCモータなど)を直接駆動できます。パワーMOS-FET部の電源は、発振回路部の電源とは別電源にできます。
基板はM3ネジで取り付け可能。
電源電圧DC5V～12V
デューティー比約10%～90%(可変)
発振周波数(kHz)約25(固定)
最大負荷電流(A)【パワーMOS-FET部】平均1
基板寸法(mm)約47×33 ※ボリュームの出っ張りは含みません
内容量1セット
取扱説明書：
(0.68MB)
注意
※ハンダ付けが必要な組み立てキットです。※ハンダこてなど工具類が別途必要です。
