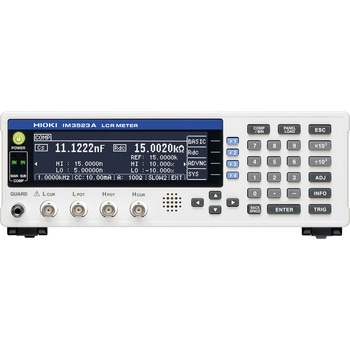

LCRメーター
基本確度±0.05%と広範囲な測定条件 (DCおよび40 Hz～200 kHz， 5 mV～5 V， 10 μA～50 mA設定可能)
C-D (120 Hz)とESR (100 kHz)などの異なる測定を連続で行う場合、全体の測定スピードが約1/10に向上 (従来機3532-50 比較)
コンパレータ， BIN測定(分類機能)搭載
測定時間2msecの高速測定
表示範囲
Z， Y， Rs， Rp， Rdc， X， G， B， Ls， Lp， Cs， Cp :
± (0.00000 [単位]～9.99999G [単位]) ZとYのみは絶対値表示
θ: ± (0.000°～180.000°)， D: ± (0.00000～9.99999)
Q: ± (0.00～99999.9)， Δ%: ± (0.0000%～999.999%)
測定信号レベル
± (0.00000 [単位]～9.99999G [単位]) ZとYのみは絶対値表示
θ: ± (0.000°～180.000°)， D: ± (0.00000～9.99999)
Q: ± (0.00～99999.9)， Δ%: ± (0.0000%～999.999%)
Vモード， CVモード: 5 mV～5 Vrms， 1 mVrmsステップ
CCモード: 10 μA～50 mArms， 10 μArmsステップ
用途生産ラインから 研究開発まで
仕様測定パラメータ：Z， Y， θ， X， G， B， Q， Rdc (直流抵抗)， Rs (ESR)， Rp， Ls， Lp， Cs， Cp， D (tanδ)
付属品電源コード×1， スタートアップガイド×1， 使用上の注意×1， LCRアプリケーションディスク×1
質量(kg)2.1
寸法260W × 88H × 203D mm
電源AC 100～240 V， 50/60 Hz， 50 VA max
表示モノクロLCD
測定時間2 ms (1 kHz， FAST， 代表値)
機能コンパレータ， BIN測定 (分類機能)， パネルロード・セーブ， メモリ機能
出力インピーダンス(Ω)100
測定レンジ100 mΩ～100 MΩ， 10レンジ (全てのパラメータはZで規定)
測定周波数40 Hz～200 kHz (設定分解能 5桁分解能)
測定モードLCR (単一条件で測定)， 連続測定 (保存された条件で連続測定)
インターフェイスEXT I/O (ハンドラ)， USB通信，LAN
RoHS指令(10物質対応)対応
基本確度Z: ±0.05% rdg. θ: ±0.03°
内容量1台
CCモード: 10 μA～50 mArms， 10 μArmsステップ
注意
※該非判定説明書はメーカーHPよりダウンロード可能です。詳細はメーカーHPにてご確認ください。※このメーカーの商品は、実際に使用されるお客様に限りご注文いただけます。製品仕様は国内向けです。校正書類付の場合、書類言語は和文です。
※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。
