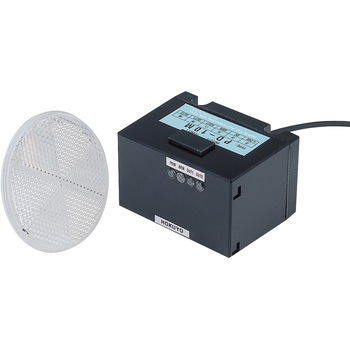

光式距離センサ
距離センサ。
専用反射板で距離10m、距離に応じたアナログ出力と距離設定出力付、有軌道の移動台車間の位置制御及び衝突防止に活用できます。
仕様絶対精度：±200mm
質量(g)センサ/約200、反射板RRP-100/約65
消費電力(W)3以下
出力【距離アナログ出力】0→10V(出力インピーダンス100Ω) 【警報出力】NPNオープンコレクタ出力(DC30V、50mA以下)通常「ON」、検出エリア外・受光レベル規定値以下で「OFF」 【コンパレータ出力(OUT 1，2)】NPNオープンコレクタ出力(DC30V、50mA以下) 検出距離以内の時、出力OFF
繰返し精度(mm)±100
接続ケーブル線引出し式(1m長)
入力接点入力または無接点入力、-VIN(0V)に短絡にて発光停止(警報表示灯点灯)
電源電圧(V)DC24(+10%、-10%、リップル10%以下)
応答時間50ms以下 ※電源投入後200msは計測しません。
分解能(mm)40
使用温湿度範囲-10～+50℃、85%RH以下(但し氷結・結露しないこと)
検出物体Φ100mmプラスチック回帰反射板(指定品)※反射シートでの対応も可能。別途お問い合せください。
検出距離(m)0.2～10(指定反射板使用時)
使用周囲照度(Lx)ハロゲン・水銀灯/10000以下、蛍光灯/6000以下
指向角(°)±2.5
表示灯【電源表示灯(緑色LED)】電源投入時点灯、【警報出力表示灯(赤色LED)】警報出力「OFF」にて点灯、【制御出力表示灯(黄色LED)】検出距離以内で点灯
耐振動10～55Hz 複振幅1.5mm X、Y、Z各方向 各2時間
耐衝撃490m/s2 X、Y、Z各方向 各10回
ケースポリカーボネート
応差(mm)300
内容量1個
