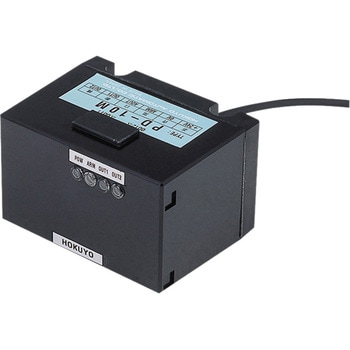

光波距離式センサ
距離センサ。
専用反射板で距離10m、距離に応じたアナログ出力と距離設定出力付、有軌道の移動台車間の位置制御及び衝突防止に活用できます。
- 仕様
- 絶対精度：±200mm(5m以下)、±300mm(5m以上)
- 質量(g)
- センサ/約200、PD-8NM1専用反射板/約42
- 消費電力(W)
- 3以下
- 出力
- 【距離アナログ出力】0→10V(出力インピーダンス100Ω)【コンパレータ出力(OUT 1，2，3)】NPNオープンコレクタ出力(DC30V、50mA) 検出距離以内の時、出力OFF
- 検出距離
- 0.2～8m(指定反射板2枚使用時)
- 繰返し精度(mm)
- ±100
- 接続
- ケーブル線引出し式(1m長)
- 入力
- 接点入力または無接点入力、-VIN(0V)に短絡にて発光停止(警報表示灯点灯)
- 電源電圧(V)
- DC24(+10%、-10%、リップル10%以下)
- 応答時間
- 50ms以下
- 分解能(mm)
- 40
- 使用温湿度範囲
- -10～+50℃、85%RH以下(但し氷結・結露しないこと)
- 検出物体
- 80mm□プラスチック回帰反射板×2(指定品)
- 使用周囲照度(Lx)
- ハロゲン・水銀灯/10000以下、蛍光灯/6000以下
- 指向角(°)
- ±2.5
- 表示灯
- 【電源表示灯(緑色LED)】電源投入時点灯、【コンパレータ出力表示灯(黄)】検出距離以内で点灯
- 耐振動
- 10～55Hz 複振幅1.5mm X、Y、Z各方向 各2時間
- 耐衝撃
- 490m/s2 X、Y、Z各方向 各10回
- ケース
- ポリカーボネート
- 応差(mm)
- 300
- 内容量
- 1個
