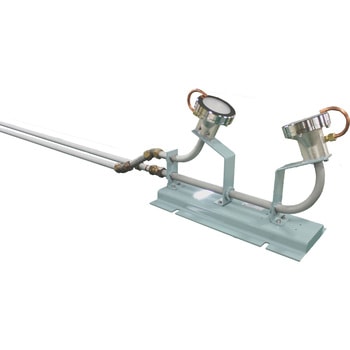

導波管式検出器

Name: 導波管式検出器
Brand: 北陽電機

蒸気、外乱光、煙の影響を受けないマイクロ波を使用した電波式センサです。
検出部にあたるアンテナとアンプ制御部で構成され、その間は導波管で結合されています。
アンテナは熱の影響を受ける電子部品が使用されておらず、高温環境下でも使用できます。

仕様●マイクロ波：10.525GHz ±15MHz●許容導波管長：25m以下(送、受信合計)●導波管エアブロー：【エアー質】工業用クリーンエアー【エアー量】20リットル/分、【耐エアー圧】980kPa(但しMAR-251形アンテナを使用する場合) 質量(kg)制御部/約10、アンテナ/約11 形式【制御部】MBX-301CA 【アンテナ】MAR-201(エアパージなし)、MAR-251(エアパージ付)【導波管】MWG-25(シームレス・2m長)、MFG-20(フレキシブル・0.5m長)【継手】MSJ-20(ソケット)、MBJ-20(エルボ)、MCJ-20(45゜エルボ) 消費電力4.5VA以下検出距離(mm)アンテナ面より約300 接続M4ねじ端子、グランド付ハブボディ(穴径Φ18) 電源電圧(V)AC100～110/AC200～220(+10%、-10%、50/60Hz) 制御出力【接点出力】1Cリレー接点(AC250V 3A、DC30V 5A、cosΦ=1)/【無接点出力】フォトカプラ(75V 100mA) 応答時間【接点出力】10ms、【無接点出力】3ms 使用周囲温度(℃)制御部/-10～+60、アンテナ及び導波管/-20～+600 アラーム出力1Cリレー接点(AC250V 3A、DC30V 5A、cosΦ=1)※停電または回路の故障により、マイクロ波の発信を停止した場合に出力。応差の距離1～30mm可調整検出物体反射面が50mm×50mm以上の鋼材表示灯電源表示灯、動作表示灯、アラーム表示灯、5段階受信レベル表示灯※ ※受信レベルを5段階に表示。ケースアンテナ/青銅製鋳物、制御部/アルミダイカスト製内容量1個
