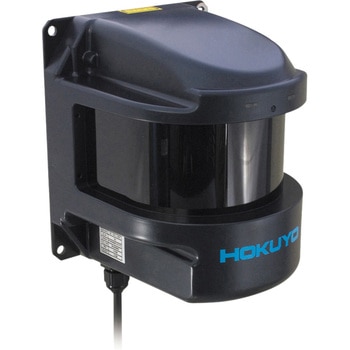

測域センサ

距離30m、190°の範囲を自由なエリア設定で物体検出する屋外用レーザスキャナ(LiDAR)。
雨、霧などの屋外フィルタ搭載、屋外用搬送車やクレーンなどの障害物検知、屋外の侵入検知などの用途に。
角度分解能が0.25°と粗くなっています。

仕様: ●測距原理：Time of Flight方式(パルス式)●測距範囲：0.1～30m※ (黒10%反射物500mm□) ※環境の影響は実機での確認をお願いします。【最大検出距離】100m(出力限界値) 【角度】190°
質量(g): 約1100(ケーブル含む)
保護構造: IP67(IEC規格)
精度(mm): 測距：周囲照度 3000lx以下 /±50 1 (黒10% 10m、白ケント紙 30m)、周囲照度 100000lx以下/±100 1 (黒10% 10m、白ケント紙 30m)※2 ※1 環境の影響は実機での確認をお願いします。
材質(ケース): ケース前面部/ポリカーボネート，ケース背面部/アルミ
接続: ケーブル引出し式2m※ ※USBケーブル(UZ00023)を別売にてご用意しておりますので、詳細はお問い合わせください。
入力: エリア入力1・2・3・4(全16パターン)
分解能: ステップ角 0.25°(360°/1，440分割)
騒音値(dB): 25以下(300mmにて)
電源電圧(V): DC10～30
光源: 半導体レーザ λ=905nm(レーザ安全クラス1)
応答時間: 出力：100ms以下(スキャン速度50ms/1回転)注) 注)条件により異なります。
時間: 走査：50ms/scan(モータ回転数1，200rpm)
消費電流(mA): 【定常時】DC10/12V時 600以下、DC24V時 250以下【起動時】DC10V 2A以下、DC12V 1.5A以下、DC24V 0.75A以下
インターフェース: USB2.0(Full Speed、12Mbps、エリア設定用)/ 故障出力、出力1・2・3(Nchオープンドレイン出力 DC30V 100mA以下)/ 出力1・2・3(エリア内検出で出力OFF)、故障出力(正常動作時出力ON)
使用温湿度範囲: -10～+50℃(保存時-25～+75℃)、85%RH以下。但し、結露・氷結しないこと
検出物体: 5m/65mm、10m/130mm、30m/400mm(いずれも距離に対して最小の検出物)
表示灯: 【電源表示灯(緑)】電源ON時点灯。動作/故障【表示灯(橙)】検出時→点灯、故障時→点滅
耐振動: 複振幅1.5mm 10～55Hz X、Y、Z各方向各2時間
起動時間(秒): 電源投入から30以内で動作(但し、起動状態によって越える場合があります)
絶縁抵抗: 10MΩ
耐衝撃: 196m/s2 X、Y、Z各方向各10回
内容量: 1個
