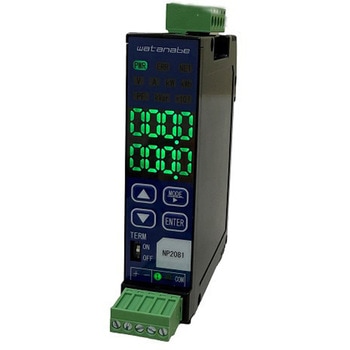

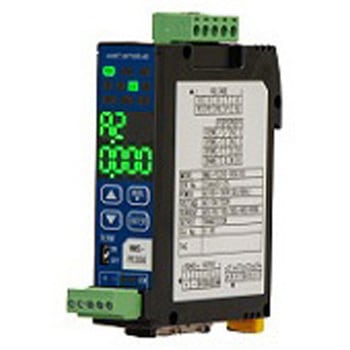

薄型電力量計WMS-PE2DO/デジタル出力2点付きモデル
幅22.5mmの薄型設計
三相4線式の結線に対応
デジタル入力(DI)またはパルス出力(DO)が2点搭載
メンテナンス性と施工性を考慮した脱着式端子
リモートI/Oとしての活用も可能
設定ツール(Windowsアプリケーション)による一括設定も可能
用途交流電圧入力と交流電流入力(専用CT)から電力計測を行い、計測した各要素のデータをRS-485(Modbus RTU)通信で上位デバイスに送信する電力量計です。
仕様●測定回路：単相2線/単相3線/三相3線/三相4線●測定相線区分：単相2線/単相3線/三相3線/三相4線※本体操作にて切替可能
質量(g)約100
電源(V)AC100～240(50/60Hz)(電源・電圧入力共用)
使用温度(℃)-5～+55
定格入力電圧(V)単相2線：AC110/220、単相3線：AC110(1-2間 AC220、三相3線：C110/220、三相4線：AC110/220
表示方式電圧、電流、有効電力、無効電力、力率、有効電力量(受電)、換算値
入力点数電流(CT)：4ch 電圧(VT)：1系統
電源電圧(V)AC100～240(50/60Hz)(電源・電圧入力共用)
外形寸法(幅W×高さH×奥行D)(mm)22.5×90(H)×69.5(D)mm
入力信号電流(CT)：4ch、電圧(VT)：1系統、デジタル入力(DI付き仕様のみ)：2点(パルス積算、ON/OFF状態、ON時間積算)
通信方式RS-485(Modbus RTU)
定格入力電流(A)C5/C50/C100/C200/C400/C600
許容差±1.0%fs
測定要素電圧、電流、有効電力、無効電力、力率、有効電力量(受電)、換算値
出力信号デジタル出力(DO付き仕様のみ)：2点(積算パルス出力、警報出力、通信制御出力)
プロトコルModbus RTU
RoHS指令(10物質対応)対応
耐電圧(V)AC2000
使用湿度範囲(%RH)10～90(非結露・非氷結)
内容量1台
取扱説明書：
(1.4MB)
注意
※別途専用CT及びCT接続ケーブルが必要
