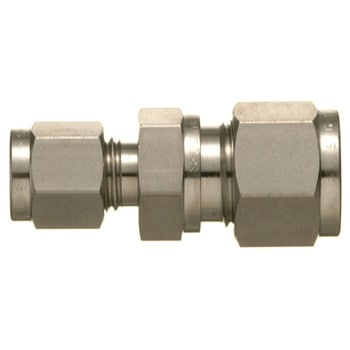

SUS316ステンレス製ダブルフェルール継手レデューシングユニオン

Name: SUS316ステンレス製 ダブルフェルール継手 レデューシングユニオン
Brand: 三興マテリアルサプライ

SUS316ステンレス製ダブルフェルール継手レデューシングユニオン三興マテリアルサプライ

ダブルフェルールタイプはフロントフェルールとバックフェルールの2つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。ミリサイズはΦ2mmからΦ25mm、インチサイズはΦ1/16inchからΦ1inch、鋼管サイズは6Aから15Aまで、さまざまな規格のチューブ・パイプに適合する製品です。

材質SUS316 使用温度範囲(℃)-196～360 最高使用圧力(MPa)25.5 内容量1個

注意

※最高使用圧力・使用温度範囲は使用するチューブにより異なりますので御注意下さい。
※製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お気に入りに追加

21件中 1～21件各品番毎の詳細は注文コードをクリックしてください

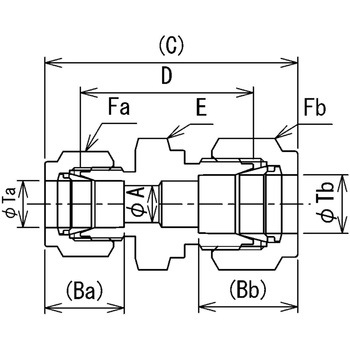

注文コード	品番選択解除 SFW-4C-6C SFW-4C-8C SFW-4C-8M SFW-4C-10M SFW-4C-12M SFW-6C-8C SFW-6C-10M SFW-6C-12M SFW-6M-4C SFW-6M-6C SFW-6M-8C SFW-6M-8M SFW-6M-10M SFW-6M-12M SFW-8M-6C SFW-8M-8C SFW-8M-10M SFW-8M-12M SFW-10M-8C SFW-10M-12M SFW-12M-8C	寸法(mm) 選択解除【Ba】15.6、【Bb】15.6 【Ba】15.6、【Bb】16.4 【Ba】15.6、【Bb】17.2 【Ba】15.6、【Bb】23.1 【Ba】16.4、【Bb】17.2 【Ba】16.4、【Bb】23.1 【Ba】17.2、【Bb】17.2 【Ba】17.2、【Bb】23.1 【Ba】23.1、【Bb】23.1	適合チューブ外径(Φmm) 選択解除【Ta】6、【Tb】6.35(1/4")【Ta】6、【Tb】8 【Ta】6、【Tb】9.52(3/8")【Ta】6、【Tb】10 【Ta】6、【Tb】12 【Ta】6、【Tb】12.7(1/2")【Ta】6.35(1/4")、【Tb】8 【Ta】6.35(1/4")、【Tb】9.52(3/8")【Ta】6.35(1/4")、【Tb】10 【Ta】6.35(1/4")、【Tb】12 【Ta】6.35(1/4")、【Tb】12.7(1/2")【Ta】8、【Tb】9.52(3/8")【Ta】8、【Tb】10 【Ta】8、【Tb】12 【Ta】8、【Tb】12.7(1/2")【Ta】9.52(3/8")、【Tb】10 【Ta】9.52(3/8")、【Tb】12 【Ta】9.52(3/8")、【Tb】12.7(1/2")【Ta】10、【Tb】12 【Ta】10、【Tb】12.7(1/2")【Ta】12、【Tb】12.7(1/2")	六角対辺(mm) 選択解除【E】14、【Fa】14、【Fb】14 【E】14、【Fa】14、【Fb】15.8 【E】15.8、【Fa】14、【Fb】17.4 【E】15.8、【Fa】15.8、【Fb】17.4 【E】17.4、【Fa】14、【Fb】19 【E】17.4、【Fa】15.8、【Fb】19 【E】17.4、【Fa】17.4、【Fb】19 【E】22、【Fa】14、【Fb】22 【E】22、【Fa】15.8、【Fb】22 【E】22、【Fa】17.4、【Fb】22 【E】22、【Fa】19、【Fb】22 【E】22、【Fa】22、【Fb】22	寸法D(mm) 選択解除 29 30 31 31.5 32.5	寸法C(mm) 選択解除 44.2 45.3 46.3 46.9 47.9 49 49.6 50.6 53.3	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
59781158	SFW-6M-8M	【Ba】15.6、【Bb】16.4	【Ta】6、【Tb】8	【E】14、【Fa】14、【Fb】15.8	30	45.3	￥3,998	￥3,998	￥4,398 （税込）	4日以内出荷返品不可
59781167	SFW-6M-10M	【Ba】15.6、【Bb】17.2	【Ta】6、【Tb】10	【E】17.4、【Fa】14、【Fb】19	31	46.3	￥4,698	￥4,698	￥5,168 （税込）	16日以内出荷返品不可
59781176	SFW-6M-12M	【Ba】15.6、【Bb】23.1	【Ta】6、【Tb】12	【E】22、【Fa】14、【Fb】22	31	49	￥6,998	￥6,998	￥7,698 （税込）	4日以内出荷返品不可
59781185	SFW-8M-10M	【Ba】16.4、【Bb】17.2	【Ta】8、【Tb】10	【E】17.4、【Fa】15.8、【Fb】19	31.5	46.9	￥4,698	￥4,698	￥5,168 （税込）	4日以内出荷返品不可
59781201	SFW-8M-12M	【Ba】16.4、【Bb】23.1	【Ta】8、【Tb】12	【E】22、【Fa】15.8、【Fb】22	31.5	49.6	￥6,998	￥6,998	￥7,698 （税込）	16日以内出荷返品不可
59781210	SFW-10M-12M	【Ba】17.2、【Bb】23.1	【Ta】10、【Tb】12	【E】22、【Fa】19、【Fb】22	32.5	50.6	￥6,998	￥6,998	￥7,698 （税込）	4日以内出荷返品不可
59781219	SFW-4C-6C	【Ba】16.4、【Bb】17.2	【Ta】6.35(1/4")、【Tb】9.52(3/8")	【E】15.8、【Fa】14、【Fb】17.4	31	46.3	￥4,698	￥4,698	￥5,168 （税込）	4日以内出荷返品不可
59781228	SFW-4C-8C	【Ba】16.4、【Bb】23.1	【Ta】6.35(1/4")、【Tb】12.7(1/2")	【E】22、【Fa】14、【Fb】22	31	49	￥6,998	￥6,998	￥7,698 （税込）	4日以内出荷返品不可
59781237	SFW-6C-8C	【Ba】17.2、【Bb】23.1	【Ta】9.52(3/8")、【Tb】12.7(1/2")	【E】22、【Fa】17.4、【Fb】22	32.5	50.6	￥6,998	￥6,998	￥7,698 （税込）	4日以内出荷返品不可
59781246	SFW-6M-4C	【Ba】15.6、【Bb】15.6	【Ta】6、【Tb】6.35(1/4")	【E】14、【Fa】14、【Fb】14	29	44.2	￥3,798	￥3,798	￥4,178 （税込）	4日以内出荷返品不可
59781255	SFW-6M-6C	【Ba】15.6、【Bb】17.2	【Ta】6、【Tb】9.52(3/8")	【E】15.8、【Fa】14、【Fb】17.4	31	46.3	￥4,698	￥4,698	￥5,168 （税込）	4日以内出荷返品不可
59781271	SFW-6M-8C	【Ba】15.6、【Bb】23.1	【Ta】6、【Tb】12.7(1/2")	【E】22、【Fa】14、【Fb】22	31	49	￥6,998	￥6,998	￥7,698 （税込）	16日以内出荷返品不可
59781280	SFW-8M-6C	【Ba】16.4、【Bb】17.2	【Ta】8、【Tb】9.52(3/8")	【E】15.8、【Fa】15.8、【Fb】17.4	31.5	46.9	￥4,698	￥4,698	￥5,168 （税込）	16日以内出荷返品不可
59781289	SFW-8M-8C	【Ba】16.4、【Bb】23.1	【Ta】8、【Tb】12.7(1/2")	【E】22、【Fa】15.8、【Fb】22	31.5	49.6	￥6,998	￥6,998	￥7,698 （税込）	16日以内出荷返品不可
59781298	SFW-10M-8C	【Ba】17.2、【Bb】23.1	【Ta】10、【Tb】12.7(1/2")	【E】22、【Fa】19、【Fb】22	32.5	50.6	￥6,998	￥6,998	￥7,698 （税込）	4日以内出荷返品不可
59781307	SFW-12M-8C	【Ba】23.1、【Bb】23.1	【Ta】12、【Tb】12.7(1/2")	【E】22、【Fa】22、【Fb】22	32.5	53.3	￥6,998	￥6,998	￥7,698 （税込）	4日以内出荷返品不可
59781316	SFW-4C-8M	【Ba】15.6、【Bb】16.4	【Ta】6.35(1/4")、【Tb】8	【E】14、【Fa】14、【Fb】15.8	30	45.3	￥3,998	￥3,998	￥4,398 （税込）	16日以内出荷返品不可
59781325	SFW-4C-10M	【Ba】15.6、【Bb】17.2	【Ta】6.35(1/4")、【Tb】10	【E】17.4、【Fa】14、【Fb】19	31	46.3	￥4,698	￥4,698	￥5,168 （税込）	16日以内出荷返品不可
59781341	SFW-4C-12M	【Ba】15.6、【Bb】23.1	【Ta】6.35(1/4")、【Tb】12	【E】22、【Fa】14、【Fb】22	31	49	￥6,998	￥6,998	￥7,698 （税込）	16日以内出荷返品不可
59781350	SFW-6C-10M	【Ba】17.2、【Bb】17.2	【Ta】9.52(3/8")、【Tb】10	【E】17.4、【Fa】17.4、【Fb】19	32.5	47.9	￥4,698	￥4,698	￥5,168 （税込）	16日以内出荷返品不可
59781359	SFW-6C-12M	【Ba】17.2、【Bb】23.1	【Ta】9.52(3/8")、【Tb】12	【E】22、【Fa】17.4、【Fb】22	32.5	50.6	￥6,998	￥6,998	￥7,698 （税込）	16日以内出荷返品不可
