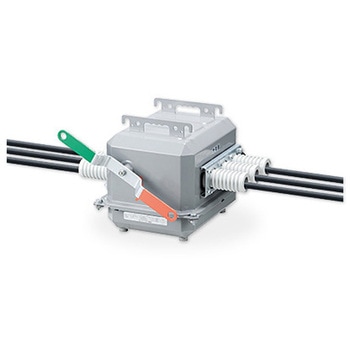

気中開閉器+制御装置

開閉器本体はステンレス製(SUS304)を標準仕様。全機種耐重塩じん仕様。
大型立体指針を採用したことで入切明確。
こちらの商品は電気安全北陸委員会推奨品になります。
「電気安全北陸委員会推奨品ラベル」付属。
ケースは樹脂箱・ステンレス箱・表面形・埋込形の4種類を取り揃えています。
樹脂箱はアース線設置不要。
ステンレス箱は標準でハンドルキー(200 番鍵付)。
方向性制御装置には自己診断機能標準装備。

仕様一般地区/無方向性その他定格短絡投入電流(kA)：【気中開閉器】C級20、適用系統短絡容量(MVA)：【気中開閉器】100以下、【気中開閉器/避雷器】8.4kV 2，500A付属品【制御装置/LA 内蔵形用】無性能連続無電圧開閉：【気中開閉器】1000回タイプ標準形種類【制御装置】屋外用、樹脂箱入り電流(A)ロック電流値：【気中開閉器】600 (±180)定格周波数(Hz)【制御装置】50 / 60【気中開閉器】50 / 60定格(A)【気中開閉器】200準拠規格【制御装置】JIS C 4609 高圧受電用地絡継電装置消費電力(VA)【制御装置】10(AC100V時)電流遮断容量(A)定格過負荷遮断：【気中開閉器】C級800充電電流(A)【気中開閉器】10負荷電流(A)【気中開閉器】200特性汚損：【気中開閉器】耐重塩じん用 (0.35mg/cm2)耐電圧(kV)【気中開閉器】60主回路口出線(EPR高圧絶縁電線)：【気中開閉器】80mm² × 0.4m警報接点【制御装置】AC 250V 2A/DC 100V 0.2A/閉路時間約 100ms定格電圧(kV)【気中開閉器】7.2総質量(kg)【制御装置】2、【気中開閉器】35制御電圧(V)変動範囲：【制御装置】AC 85 ～ 120、【制御装置】AC 100 / 110動作電流(A)整定値：【制御装置】0.2 - 0.3 - 0.4 - 0.6(4タップ)定格短時間耐電流(kA)【気中開閉器】8励磁電流(A)【気中開閉器】10コンデンサ電流(A)【気中開閉器】30内容量1セット

1件中 1～1件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番
