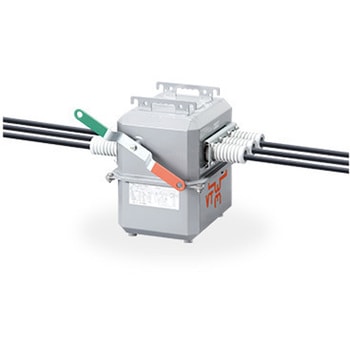

気中開閉器+制御装置
開閉器本体はステンレス製(SUS304)を標準仕様。全機種耐重塩じん仕様。
ZnO(酸化亜鉛)素子付き高圧避雷器内蔵。
制御電源(AC100V)用変圧器を内蔵しているので、100V 低圧電源線を第1柱まで施工する必要がありません。

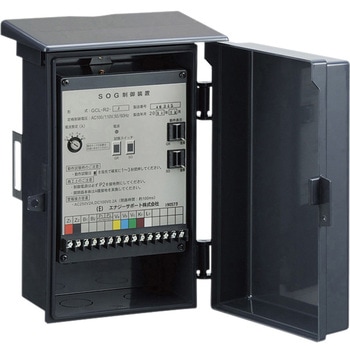

ケースは樹脂箱・ステンレス箱・表面形・埋込形の4種類を取り揃えています。
樹脂箱はアース線設置不要。

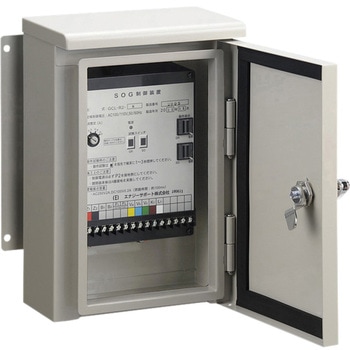

ステンレス箱は標準でハンドルキー(200 番鍵付)。
方向性制御装置には自己診断機能標準装備。
性能連続無電圧開閉：【気中開閉器】1000回
タイプVT・LA内蔵形
電流(A)ロック電流値：【気中開閉器】600 (±180)
定格周波数(Hz)【制御装置】50 / 60【気中開閉器】50 / 60
消費電力(VA)【制御装置】10(AC100V時)
電流遮断容量(A)定格過負荷遮断：【気中開閉器】C級800
充電電流(A)【気中開閉器】10
特性汚損：【気中開閉器】耐重塩じん用 (0.35mg/cm2)
耐電圧(kV)【気中開閉器】60
警報接点【制御装置】AC 250V 2A/DC 100V 0.2A/閉路時間 約 100ms
定格電圧(kV)【気中開閉器】7.2
制御電圧(V)変動範囲：【制御装置】AC 85 ～ 120、【制御装置】AC 100 / 110
動作電流(A)整定値：【制御装置】0.2 - 0.3 - 0.4 - 0.6(4タップ)
コンデンサ電流(A)【気中開閉器】30
内容量1セット
