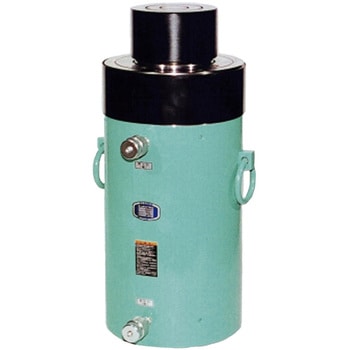

ET形パワージャッキ
伸び縮み両方向のロック(固定)が機械的にできる構造です。
圧油のリーク等による微少変位の影響がありません。ピストンロッドはメッキ付きです。
引き力は揚力の約1/2です。
ピストンロッドに付着するゴミ除去用ダストシール付。
シリンダー外径に取付用のネジを設けています。
キャップは標準付属品です。
許容横荷重は揚力の1/30です。(500・1000ストローク除く)
押引共油圧作動です。
複動H(油圧戻り)タイプ
仕様●引力kN(tf)：2300(230)●揚力(tf)：500
ストローク(mm)500

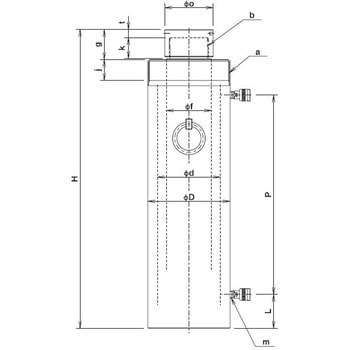

寸法t(mm)35
揚力(kN)5000
受圧面積(cm2)706.86
所要油量(mL)35400
最低高さ(mm)1120
寸法g(mm)115
ロッド径(Φmm)230
シリンダ外径(Φmm)405
シリンダ内径d(Φmm)300
カラーネジ径a(mm)M400×6
カラーネジの長さj(mm)100
ロッドネジ径b(mm)M180×4
ロッドネジの長さk(mm)75
ポートまでの高さL(mm)155
ポートネジmRc3/4
ヘッド径o(Φmm)230
ポート間距離(mm)P:660
内容量1個
