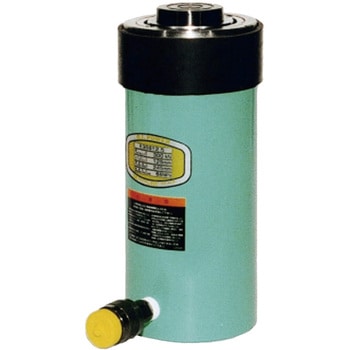

E形パワージャッキ
伸び縮み両方向のロック(固定)が機械的にできる構造です。
圧油のリーク等による微少変位の影響がありません。
ピストンロッドはメッキ付きです。
底部に取付用のネジを設けています。
ピストンロッドに付着するゴミ除去用ダストシール付。
シリンダー外径に取付用のネジを設けています。
E30はサドルハメ込みタイプ、E50はボトル取付タイプです。
最低高さを極力抑えました。
天地逆使用の場合はネジ込みタイプのサドルをご使用下さい。
許容横荷重は揚力の1/20です。
単動S(スプリング戻り)タイプ

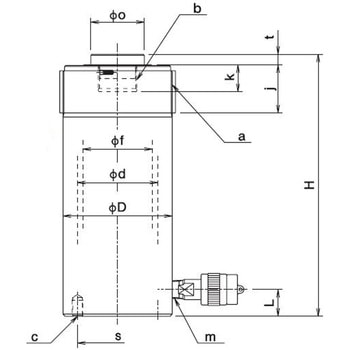

仕様揚力(tf)：30ストローク(mm)125寸法t(mm)10揚力(kN)300受圧面積(cm2)44.18寸法s(mm)75所要油量(mL)552最低高さ(mm)245ロッド径(Φmm)65シリンダ外径(Φmm)102シリンダ内径d(Φmm)75カラーネジ径a(mm)M102×2カラーネジの長さj(mm)45ロッドネジ径b(mm)M36×2ロッドネジの長さk(mm)25ベースネジ径c(mm)4-M10×15Lポートまでの高さL(mm)25ポートネジmNPT3/8適合ポンプ手動：TWA-0.7サドル径(Φmm)o：50内容量1個
