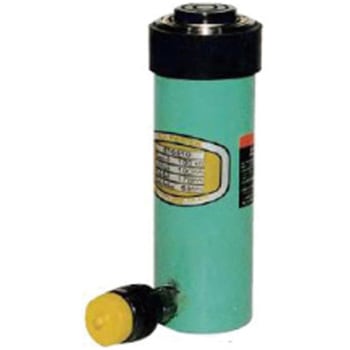

E形パワージャッキ
伸び縮み両方向のロック(固定)が機械的にできる構造です。
圧油のリーク等による微少変位の影響がありません。
ピストンロッドはメッキ付きです。
ピストンロッドに付着するゴミ除去用ダストシール付。
サドルはハメ込みタイプです。
天地逆使用の場合はネジ込みタイプのサドルをご使用下さい(E10S2.5除く)。
底部に取付用のネジを設けています。
シリンダー外径に取付用のネジを設けています。
最低高さを極力抑えました。
許容横荷重は揚力の1/20です。
単動S(スプリング戻り)タイプ
カップラ角度は平行
仕様揚力(tf)：10
ストローク(mm)200

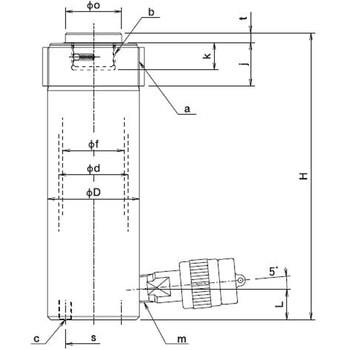

寸法t(mm)6
揚力(kN)100
受圧面積(cm2)14.52
寸法s(mm)35
所要油量(mL)291
最低高さ(mm)300
ロッド径(Φmm)38
シリンダ外径(Φmm)57
シリンダ内径d(Φmm)43
カラーネジ径a(mm)M57×1.5
カラーネジの長さj(mm)27
ロッドネジ径b(mm)M27×2
ロッドネジの長さk(mm)22
ベースネジ径c(mm)2-M8×12L
ポートまでの高さL(mm)21
ポートネジmNPT3/8
適合ポンプ手動：TWA-0.7
サドル径(Φmm)o：35
内容量1個
