E形パワージャッキ
ピストンロッドはメッキ付きです。
引き力は揚力の約1/2です。
ピストンロッドに付着するゴミ除去用ダストシール付。
底部に取付用のネジを設けています。
サドルはハメ込みタイプです。
シリンダー外径に取付用のネジを設けています。
天地逆使用の場合はネジ込みタイプのサドルをご使用下さい。
許容横荷重は揚力の1/40です。
押引共油圧作動です。
複動H(油圧戻り)タイプ
吊環付

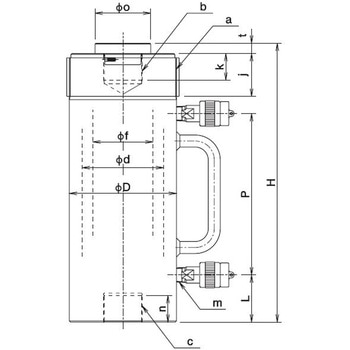

仕様●引力kN(tf)：220(22)●揚力(tf)：50
ストローク(mm)500
寸法t(mm)12
揚力(kN)500
受圧面積(cm2)70.88
最低高さ(mm)685
ロッド径(Φmm)70
シリンダ外径(Φmm)125
シリンダ内径d(Φmm)95
カラーネジ径a(mm)M125×2
カラーネジの長さj(mm)50
ロッドネジ径b(mm)M45×2
ロッドネジの長さk(mm)31
ベースネジ径c(mm)M45×2
ポートまでの高さL(mm)55
ポートネジmNPT3/8
ベースネジの長さn(mm)31
キャップ外径(Φmm)o：65
ポート間距離(mm)P:548
内容量1個
