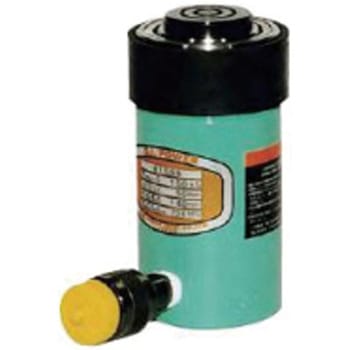

E形パワージャッキ
伸び縮み両方向のロック(固定)が機械的にできる構造です。
圧油のリーク等による微少変位の影響がありません。
ピストンロッドはメッキ付きです。
底部に取付用のネジを設けています。
ピストンロッドに付着するゴミ除去用ダストシール付。
シリンダー外径に取付用のネジを設けています。
サドルはハメ込みタイプです。
最低高さを極力抑えました。
天地逆使用の場合はネジ込みタイプのサドルをご使用下さい。
許容横荷重は揚力の1/20です。
単動S(スプリング戻り)タイプ
仕様揚力(tf)：15

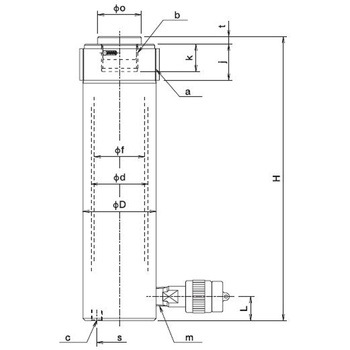

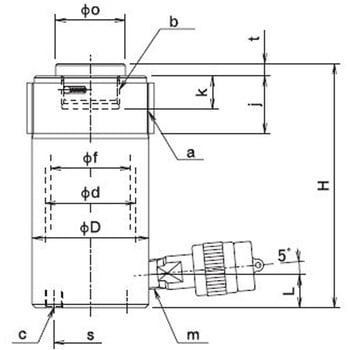

寸法t(mm)7
揚力(kN)150
受圧面積(cm2)21.24
寸法s(mm)42
ロッド径(Φmm)46
シリンダ外径(Φmm)67
シリンダ内径d(Φmm)52
カラーネジ径a(mm)M67×1.5
カラーネジの長さj(mm)33
ロッドネジ径b(mm)M33×2
ベースネジ径c(mm)2-M10×15L
ポートネジmNPT3/8
サドル径(Φmm)o：40
内容量1個
