E形パワージャッキ
ピストンロッドはメッキ付きです。
押引共油圧作動です。
ピストンロッドに付着するゴミ除去用ダストシール付。
引き力は揚力の約1/2です。
E20はキャップ標準付属。E30のサドルのハメ込みタイプです。
底部に取付用のネジを設けています。
シリンダー外径に取付用のネジを設けています。
天地逆使用の場合はネジ込みタイプのサドルをご使用下さい。
許容横荷重は揚力の1/40です。
複動H(油圧戻り)タイプ
仕様●引力kN(tf)：90(9)●揚力(tf)：20

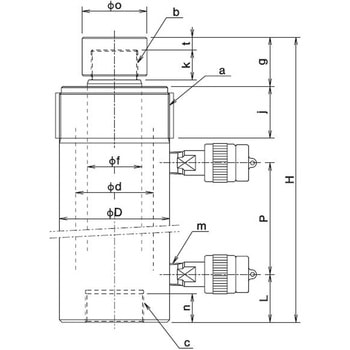

ストローク(mm)500
寸法t(mm)10
揚力(kN)200
受圧面積(cm2)33.18
最低高さ(mm)785
寸法g(mm)38
ロッド径(Φmm)48
シリンダ外径(Φmm)88
シリンダ内径d(Φmm)65
カラーネジ径a(mm)M85×2
カラーネジの長さj(mm)40
ロッドネジ径b(mm)M36×2
ロッドネジの長さk(mm)23
ベースネジ径c(mm)M45×2
ポートまでの高さL(mm)37
ポートネジmNPT3/8
ベースネジの長さn(mm)22
キャップ外径(Φmm)o：50
内容量1個
