SEC-スミデュアルミル カッタ
複合円弧形状の切れ刃により、小さい切込み角と大きな切込みを同時に実現。
小さい切込角により切削抵抗を背分力方向へ制御。工具突出しが長い加工でも、びびらずに安定
- 刃数
- 8
- 質量(kg)
- 1.76
- 高さ(mm)
- 63
- 被削材
- P(一般鋼◎/調質鋼・ダイス鋼◎/炭素鋼◎/合金鋼◎)・M(ステンレス鋼○)・K(鋳鉄◎/ダクタイル鋳鉄◎)・H(高硬度鋼45～55HRC○)
- 溝幅(mm)
- 12.7
- 切込み角度(°)
- 15
- すくい角(°)
- -7～-10(半径方向)・-6(軸方向)
- 穴径(mm)
- 31.75
- 刃径(mm)
- 83.3
- 加工内容
- 溝削り○/平面高送り◎/彫り込み○/傾斜○/隅削り◎/溝1◎/平面◎/ヘリカル◎/傾斜◎/倣い◎/プランジ◎
- 最大切込み(mm)
- 3
- フランジ径(Φmm)
- 70

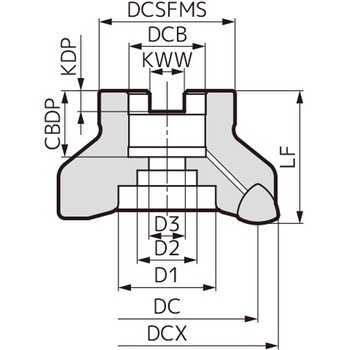

- 寸法DCX(mm)
- 100
- FIG
- 8
- ボルト径D1(mm)
- 46
- ボルト径D2(mm)
- 27
- ボルト径D3(mm)
- 18
- 内容量
- 1個
注意
※本体のアーバへの締付けには、JIS B1176「六角穴付きボルト」(メトリック仕様→M12×30～35mm、インチ仕様→M16×40～45mm)をご使用ください。※カッタを選択する際、保持具取り付けサイズ(DCB)をご確認ください。本体にインサートは組み込んでありません。
※画像は代表画像を使用しています。
