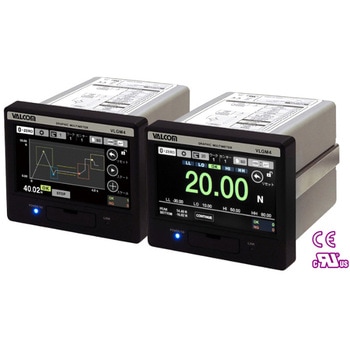

カラーグラフィックマルチメータ
製造現場の計測結果をカラーでわかりやすく直感的に表示。
現在状態の正常またはエラーを瞬時に判断できます。各種判定も連続・バンド・マルチゾーン・組み合わせなどあらゆる圧力・荷重・トルクなどに対応。多機能マルチ表示指示計の決定版です。
仕様A/D変換：24bit、5000回/秒、25000回/秒、RS-232C：RXD、TXD
タイプパルス：A/B相またはA相、差動方形波(RS-422適合)
電圧(V)ブリッジ：DC2.5、10、5±10%(電流最大30mA、リモートセンス使用可能)
出力D/A：AD変換と同じ周期で出力、絶縁出力、電圧出力±1～±10V(設定1Vステップ)、分解能 約1/59000(±10V設定時)、または電流出力4～20mA、分解能 約1/43000
電源定格 DC24V±10% 13W、AC100～240V PA-91 ACアダプタ使用(オプション)【出力】+5V±10%、500mA、DC12V±10%、250mA
適合規格CEマーキング、FCC(クラスA)、UL61010-1
精度【ゲインドリフト】±0.005% F.S./℃ 以内【ゼロドリフト】0.5μV/℃ 以内(入力換算値)
表示4.3型 カラー液晶(480×272ドット)、表示回数：4回/秒
入力電圧(V)5.2
フィルターデジタル：3、10、30、100、300、1000Hz(-6dB/oct)、offより選択、ローパス：なし、10、30、100、300Hz
機能TEDS：IEEE1451.4 クラス2 ミックスモードインターフェース
入力信号差動パルス変位センサー(A相、B相)、バックライト強制点灯、タッチパネル操作禁止、強制RESET、ワーク切換(4Bit)、ゾーン区間切換、結果クリア(測定結果リセット)、デジタルゼロ、判定出力有効/無効、測定開始/終了、変位位置プリセット、フォトカプラにて本機回路と絶縁
校正0.1%F.S.以内(標準Φ8、4芯シールドケーブル、長さ1m、負荷抵抗350Ω、BV10V、3.2mV/Vの設定時)
表示範囲-32000～32000
直線性0.01%F.S.+1Digit 以内(入力 3.2mV/Vの時)
出力信号荷重判定出力(HH、HI、OK、LO、LL)、トリガー出力(1、2)、変位判定出力(HI、OK、LO)、ロードセル異常、測定完了、オープンコレクタ出力(フォトカプラにて本体回路と絶縁)
最大カウント数15000000
校正範囲0.1mV/V～3.2mV/V
信号入力±3.2mV/V
入力周波数(MHz)最大2
小数点設定表示位置選択可能
SDカード適合メディア SD/SDHC 記憶容量 2GB～32GB、スピードクラス Class 10推奨
内容量1台
注意
※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。
特別運賃
| 地域 | 単位 | 配送費 |
|---|---|---|
| 全国 | 数量1につき | ￥ 1,500 / 税込 ￥ 1,650 |
| 北海道地方 | 数量1につき | ￥ 2,000 / 税込 ￥ 2,200 |
| 沖縄地方 | 数量1につき | ￥ 3,000 / 税込 ￥ 3,300 |
| 離島 | 数量1につき | ￥ 3,000 / 税込 ￥ 3,300 |
