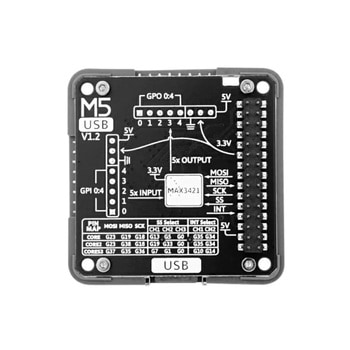

M5Stack用USBモジュール v1.2(MAX3421E搭載)

M5Stack用USBドライバモジュールの改訂版

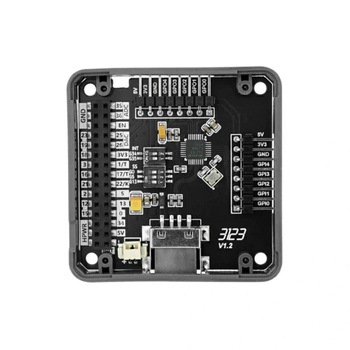

USBホスト/USBペリフェラルの両機能をサポートするMAX3421Eを搭載したUSBドライバモジュールで、M5Stack用USBモジュールの改訂版です。USBホストとUSBペリフェラルの両方の機能をサポートし、SPI通信を介してシステムに接続します。様々なM5Stackシリーズに適応するためにボードにはディップ スイッチが2個装備され、SPIのSS信号と割り込み信号はDIPスイッチで接続先のM5バスのピンを選択できます。また、外部デバイスの制御やステータスの読み取り用のピンが用意されています。MAX3421Eの機能を用いた拡張GPIOコネクタを2つ(入力×5、出力×5)装備し、M5バスのI/Oピンを浪費しません。
標準USB2.0インターフェース(USB Type-Aコネクタを使用)
MAX3421Eを搭載
バッテリホルダーを搭載
DIPスイッチにより異なるホストを調整可能
