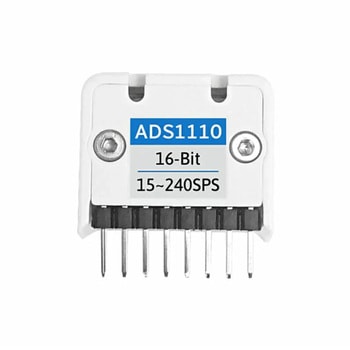

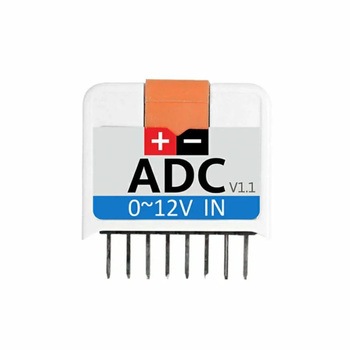

M5StickC ADC Hat V1.1(ADS1110搭載)
バージョンアップされたM5StickC用A/DコンバータHatモジュール
デルタシグマ型A/DコンバータのADS1110を搭載した、M5StickC Plus2などのStickCシリーズ用のA/DコンバータHatモジュールです。1チャンネル、0V～12Vの電圧を16ビットの高分解能で入力できます。簡単な操作と設定により、正確な測定値を取得することができます。
旧バージョンではADS1100を搭載していましたが、ADS1110に変更されました。それに伴って一部の仕様も変更されています。
ADS1110搭載：16ビットA/Dコンバータ、シングルサイクル変換
開発環境：Arduino、UIFlow(Blockly、Python)
- 仕様
- 【アッテネータ】1/6.1(入力12V→A/DコンバータVIN 1.967V)【I2Cアドレス】0x48
- セット内容
- M5StickC ADC Hat V1.1(ADS1110搭載) 本体 ×1、2ピンターミナル ×1
- 外形寸法(mm)
- 24×25×13
- 入力
- 1チャンネルシングルエンド
- 分解能
- 16ビット
- 電源電圧(V)
- 【内蔵基準】2.048V±0.05%
- 通信方式
- I2C
- ノイズレベル
- 【低】4μVp-p
- 変換速度
- 15sps～240sps
- 入力電圧範囲(V)
- 0～12
- ドリフト
- 【基準電圧】5ppm/℃
- A/Dコンバータ
- ADS1110
- ゲイン
- 【内蔵PGA】1、2、4、8倍
- 入力コネクタ
- 3.96mmピッチ、2ピンターミナル
- 内容量
- 1個
