ソレノイド制御基板 マルチコントローラーA

簡単にソレノイドを駆動できる制御基板
ソレノイドの駆動電圧に合わせたACアダプタや電池ボックスを用意することで、簡単にソレノイドを駆動できる制御基板です。
ソレノイドの駆動電圧は、6V/12V/24Vが一般的なので、3.3Vや5Vで動作するマイコンとは別に電源を用意する必要があります。
電源にはプラグがΦ2.1でセンタープラスの一般的なACアダプタを接続し、ソレノイドはスクリューターミナルに電線で接続します。
ArduinoやRaspberry Pi、Ichigo Jam、micro:bitなどのマイコンボードを接続できる端子やコネクタの基板パターンが用意されており、GroveコネクタによりM5StackやSeeduinoを接続することもできます。ただし、使用する端子やコネクタは別途用意してはんだ付けする必要があります。
ソレノイドの駆動にはNチャンネルMOSFETが使用され、MOSFETのゲートにマイコンから5Vや3.3Vが印加されるとONになります。また、中央にあるタクトスイッチを押してもONになります。ONになると赤色LEDが点灯します。

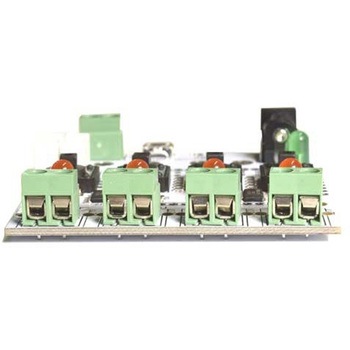

スクリューターミナルにソレノイドを接続
最大4台のソレノイドを制御可能
