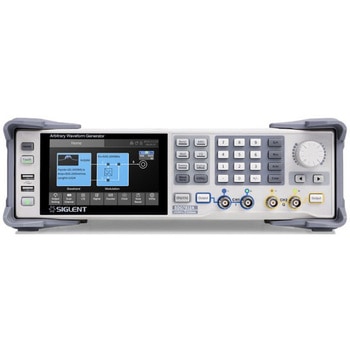

任意波形発生器 SDG7000Aシリーズ(2ch、350M/500M/1GHz、5GS/s、14bit、512M)
【最大1GHz対応・高性能AWG】1GHz/500MHz/350MHzラインアップ。2ch差動/シングルエンド出力対応で、高周波信号生成からLCR・半導体評価まで幅広く対応。
【14ビット高分解能&TrueArb技術】14bit分解能+TrueArb方式により、低ジッタ・低歪みの高忠実度波形を実現。最大2.5GSa/s対応。
【IQ変調・ベクトル信号生成】ASK/FSK/PSK/QAMなど多彩な変調方式に対応。RF・通信評価に最適。
【高速パルス&大振幅出力】最小1nsの低ジッタパルス、最大24Vpp出力、±12Vdcオフセット対応。
【PC連携】SigIQProソフトウェアと連携し、Bluetooth、IoT、OFDM、カスタムIQ信号の生成を効率化。
- 用途
- 波形の分析、高速現象の観測、過渡現象の観測、電気計測、点検用、バグ解析
- 仕様
- 2チャンネルの差動/シングルエンド出力、最高シンボルレート 500 MS/s のベクトル信号、デジタルバス出力：16ビットLVDS/LVTTL、様々なアナログ/デジタル変調
- 質量(kg)
- 4.4
- チャンネル数
- 2ch
- 分解能
- 14ビット
- 外形寸法(幅W×奥行D×高さH)(mm)
- 338×113×369
- インターフェース
- USB 2.0 ホスト×3、USB 2.0 デバイス、LAN、EXT MOD/CNT、10MHz IN、10MHz OUT、マーカー ×2、トリガIN/OUT
- ディスプレイ
- 5インチTFT-LCDタッチスクリーン
- RoHS指令(10物質対応)
- 対応
- サンプルレート
- 5 GSa/s
- 変調方式
- AM、FM、PM、PWM、FSK、PSK、ASK等、内部/外部変調、スイープ、バースト対応
- メモリ長さ
- 512M
- 内容量
- 1台
注意
※取扱説明書：メーカー公式HPよりダウンロードいただけます※保証：国内正規品として、本体3年・アクセサリー1年の保証が適用されます
※校正：費用は機種により異なります。詳細はメーカー公式HPよりお問い合わせください
※校正書類3点セット付き校正に対応しております
※非該当証明書：詳細はメーカー公式HPよりお問い合わせください
