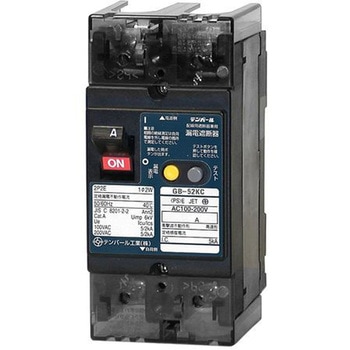

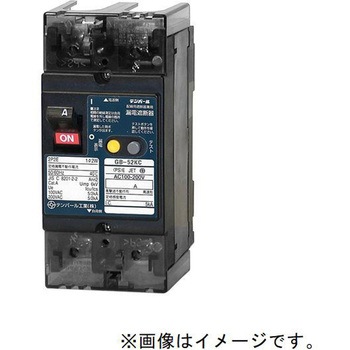

Kシリーズ 分電盤協約形サイズ 漏電遮断器 OC付 【受注生産品】
- 適合
- 【取付可能付属装置 ハンドルロック キャップ式(LC)】(別売)RC-KA、【取付可能付属装置 端子カバー 表面形(TMC)】付属(TMC-62KC)
- 型式
- GB-52KC
- 質量(kg)
- 0.32
- 種類
- 漏電遮断器
- 接続方式
- 表面形
- 名称
- Kシリーズ(分電盤協約形サイズ)
- 同梱部品
- 取付用ねじ(M4×60)×2本、木ねじ(4×60)×2本、端子カバー×2枚、封印板×2枚
- 接続可能電線(mm2)
- 最大22
- 定格インパルス耐電圧(kV)
- 6(Uimp)
- 定格感度電流(mA)
- 100
- 漏電表示方式
- 有
- 過電流引きはずし方式
- 熱動電磁
- 逆接続
- 不可
- 端子
- 線押え方式(圧着端子使用可能) M5
- 極数・素子数
- 2P2E
- 適合圧着端子
- 【呼び断面積2mm2 許容電流(600V IV電線)27A 電線抱合範囲1.04~2.63mm2】2-5、【呼び断面積5.5mm2 許容電流(600V IV電線)49A 電線抱合範囲2.63~6.64mm2】5.5-5、【呼び断面積8mm2 許容電流(600V IV電線)61A 電線抱合範囲6.64~10.52mm2】8-5、【呼び断面積14mm2 許容電流(600V IV電線)88A 電線抱合範囲10.52~16.78mm2】14-5
- 外寸法・高さ(mm)
- 60、79(ハンドル部までの高さ)
- フレーム(AF)
- 50
- 定格使用電圧(AC V)
- 100～200
- 外形寸法縦(mm)
- 98、112(端子カバー付寸法)
- 適合JIS規格
- JIS C 8201-2-2 Ann2
- 定格遮断容量(kA)(100VAC)
- 【JIS C 8201-2-2(Icu/Ics)】5/2
- 定格遮断容量(kA)(200VAC)
- 【JIS C 8201-2-2(Icu/Ics)】5/2
- 動作時間(s)
- 最大0.1
- 外形寸法横(mm)
- 50
- 内容量
- 1個
注意
※IECレールには取り付けできません。特別運賃
この商品は個別に配送料が発生します。※ 配送料の詳細については注文コードをクリックの上、商品詳細ページにてご確認ください。
