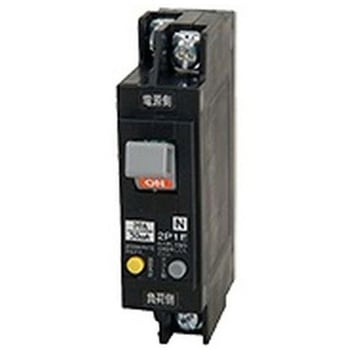

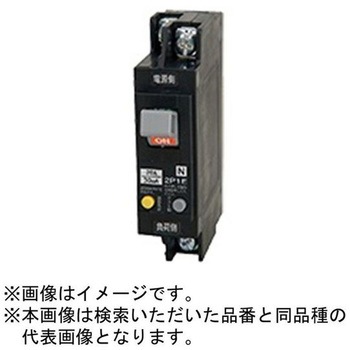

ミニ・イコールブレーカ 漏電遮断器 OC付
- 適合
- 【取付可能付属装置 ハンドルロック キャップ式(LC)】(別売)LC-51、【取付可能付属装置 端子カバー 表面形(TMC)】(別売)TMC-7
- 種類
- 漏電遮断器
- 接続方式
- 表面形
- 名称
- ミニ・イコールブレーカ
- 同梱部品
- 取付金具×2個
- 接続可能電線(mm2)
- 最大8
- 漏電表示方式
- 有
- 過電流引きはずし方式
- 熱動電磁
- 逆接続
- 不可
- 端子
- 線押え方式(圧着端子使用可能) M5
- 適合圧着端子
- 【呼び断面積2mm2 許容電流(600V IV電線)27A 電線抱合範囲1.04~2.63mm2】2-5、【呼び断面積5.5mm2 許容電流(600V IV電線)49A 電線抱合範囲2.63~6.64mm2】5.5-5

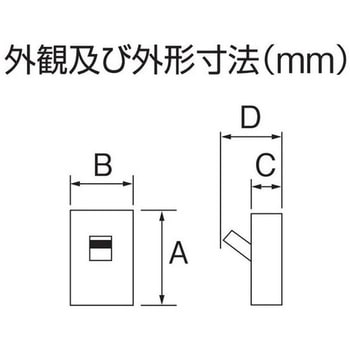

- 外寸法・高さ(mm)
- 60、78(ハンドル部までの高さ)
- フレーム(AF)
- 50
- 外形寸法縦(mm)
- 95
- 適合JIS規格
- JIS C 8201-2-2 Ann2
- 定格遮断容量(kA)(100VAC)
- 【JIS C 8201-2-2(Icu/Ics)】5/2
- 動作時間(s)
- 最大0.1
- 外形寸法横(mm)
- 25
- 内容量
- 1個
注意
※IECレールには使用できません。※
※電灯分電盤用協約形配線用遮断器と取り付け互換性があります。
特別運賃
この商品は個別に配送料が発生します。※ 配送料の詳細については注文コードをクリックの上、商品詳細ページにてご確認ください。
