床下用ハーネスプラグ(VVF)

VCTケーブルの交換が可能な組立式のハーネスプラグと、VVFケーブルを差込み接続できるハーネスプラグ・ハーネスコネクターボデーです。

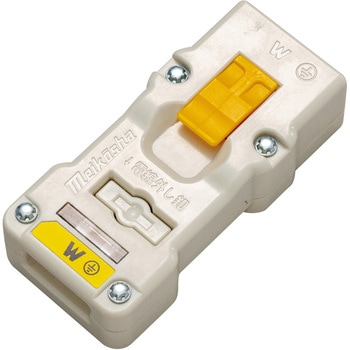

MP7086床下用ハーネスプラグ(VVF)は、ねじなし端子式なのでケーブルをストリップして端子穴に差し込むだけで結線が出来ます。端子部に透明な確認窓を設けたので、結線が不完全な場合には目視で状態確認ができ、正しく結線できた際には心線の被覆色を目視できるので、極性が正しく接続されているかの確認が可能です。ケーブルの取り外しは、マイナスまたはプラスドライバーで外しボタンを押し込みながらケーブルを引き抜く方式を採用しています。またMP7085と同じく、幅がスリムなのでハーネスジョイントボックス4分岐に2個並べて接続できます。
