配管支持架台 ステンレス

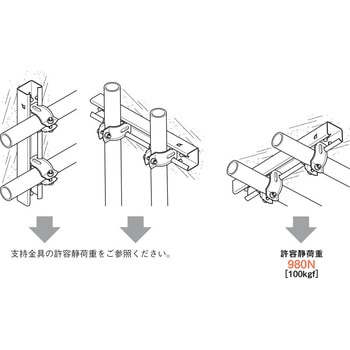

壁面への横引き施工の場合、金具側面の切り起こしによって、配管支持金具が外れにくい構造となっています。
アンカーボルトの附属品(座金・ナット)にて、二重落下防止対策を施しています。
NAS3350及び3354に準じた試験に適合しているゆるみ止めナットを使用しています。
- 用途
- アンカーボルトは、附属のものを使用してください。外れ、落下の恐れがあります。
- 適合
- 支持金具：S-DC16～S-DC75DC70 S-DC16DS～S-DC75DC70DS
- 深さ(mm)
- 適合コンクリート部穿孔：40
- 表面処理
- ステンレス鋼
- 内容量
- 1個
注意
※アンカーボルトの打設は、専用打ち込み棒：株式会社ケー・エフ・シー製SB-8を別途ご用意し取り付けてください。 ※ゆるみ止めナットの締付トルクは9.61N・m[98kgf・cm]です。
※S-PTK1DSを天井面に施工する場合は、配管の中心とアンカーボルトの中心を合わせて取り付けてください。
